PRODUCTO EXCLUSIVO DE QUALITES

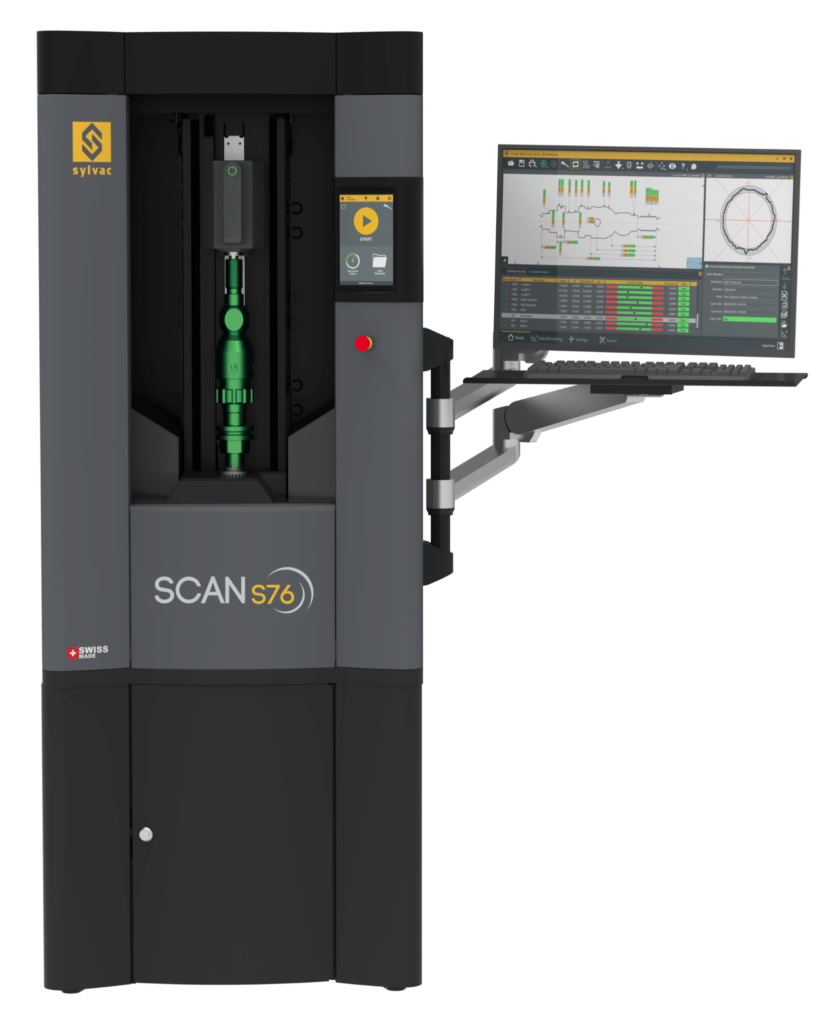

Sylvac-SCAN S76: máquina de medición óptica sin contacto para piezas de decoletaje
Descubre cómo optimizar la medición de piezas torneadas y roscas en tu taller.
Quálites es la única empresa certificada en España por Sylvac para la distribución, instalación y mantenimiento de estos equipos.
Características principales
Todas las variantes de la Sylvac-SCAN S76 comparten esta base tecnológica:
- Panel de control integrado con pantalla táctil para el operario
- Patrón de calibración y sensores de temperatura integrados para controlar las condiciones ambientales
- Sencillo sistema de sujeción de cambio rápido
- Óptica de alta resolución para micropiezas
- Tecnología Reflex-Clic
- Funciones de software avanzadas
- Totalmente equipada con «Automation Ready»
- Contrapunto motorizado
- Sensor de alta resolución para las características más pequeñas
Variantes de la Sylvac-SCAN S76

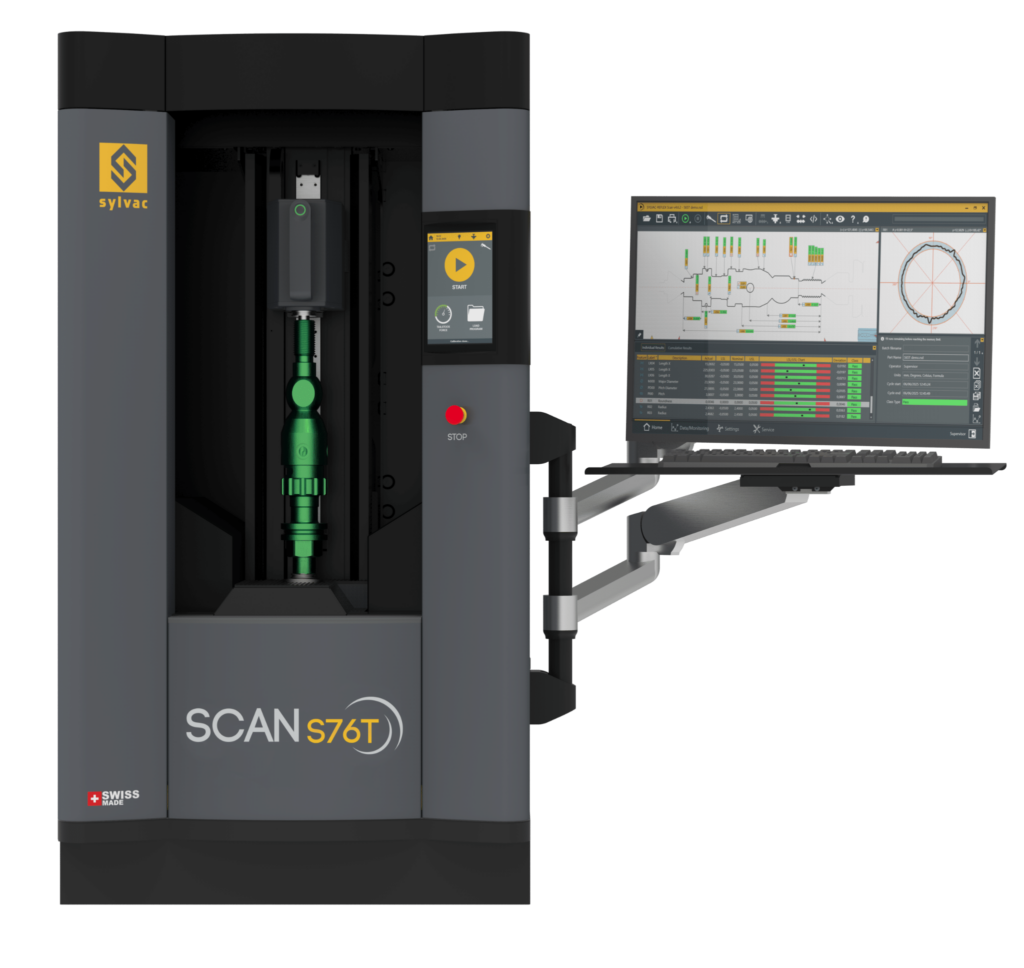

Sylvac-SCAN S76T — óptica basculante para roscas complejas
Incorpora una óptica basculante exclusiva que escanea la rosca según su ángulo de hélice, revelando elementos que de otro modo quedarían ocultos. Especialmente indicada para roscas trapezoidales, husillos de bolas o tornillos óseos de uso médico. Sylvac-Scan ofrece una medición real de la rosca, no una aproximación. Capacidad: hasta 76 mm de diámetro y 350 mm de longitud.

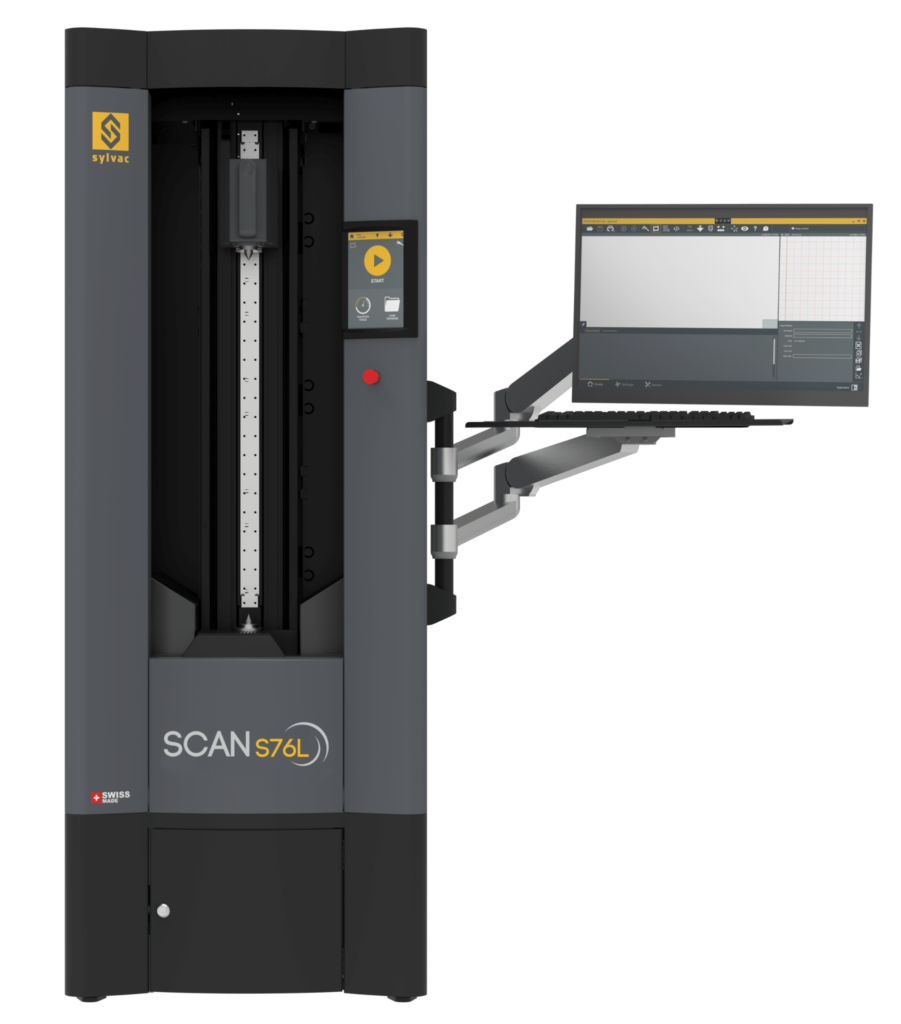

Sylvac-SCAN S76L — capacidad ampliada a piezas de 700 mm

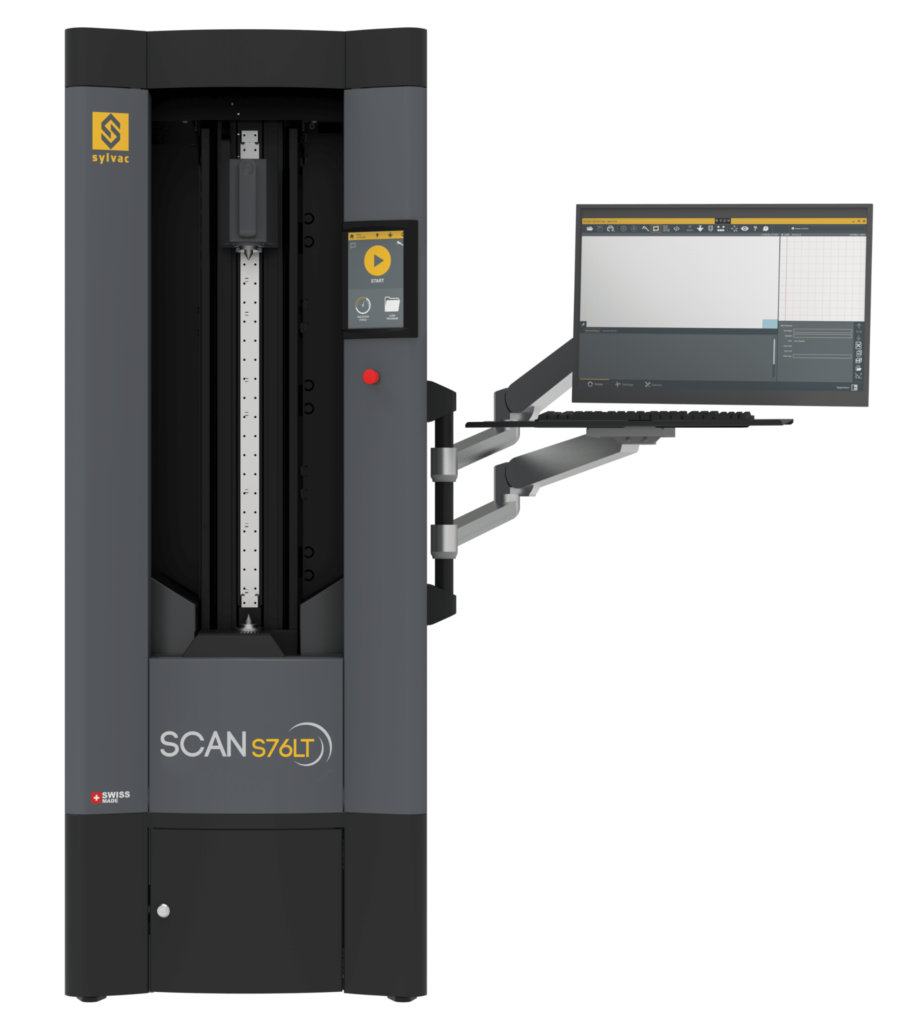

Sylvac-SCAN S76LT — roscas complejas en piezas de hasta 700 mm
Otros diámetros de la gama Sylvac-SCAN
- Sylvac-SCAN S25 / S25T — para piezas pequeñas de hasta Ø26 mm, ideal para relojería, implantes dentales o tornillos óseos de pequeño formato.
- Sylvac-SCAN S65 / S65T / S65L / S65LT — la variante intermedia, con la misma tecnología para piezas de hasta Ø65 mm.
Reserve su demostración presencial
Reserve una demostración gratuita de máquina Scan en nuestro ShowRoom, donde podrá ver todo el alcance de la tecnología SYLVAC y cómo puede transformar su forma de trabajar.
Descargar ficha técnica
Más información
| 902-4270 | 902-4275 | 902-4272 | 902-4277 | |||||
| Sylvac SCAN S76 | Sylvac SCAN S76T | Sylvac SCAN S76L | Sylvac SCAN S76LT | |||||
| Diámetro | Longitud | Diámetro | Longitud | Diámetro | Longitud | Diámetro | Longitud | |
| Rango de medición (mm) | 76 | 350 | 76 | 350 | 76 | 700 | 76 | 700 |
| Resolución máxima (mm)1) | Diámetro: 0.0001 / Longitud: 0.0001 | Diámetro: 0.0001 / Longitud: 0.0001 | ||||||
| Error máx. (μm) | Diámetro: 1 + (D[mm]/100) / Longitud: 3 + (L[mm]/200) | Diámetro: 1 + (D[mm]/100) / Longitud: 3 + (L[mm]/200) | ||||||
| Repetibilidad 2δ (μm) | Diámetro: 0.5 / Longitud: <1.0 | Diámetro: 0.5 / Longitud: <1.0 | ||||||
| Capacidad de sujeción (mm) | 200 | 360 | 200 | 360 | 200 | 710 | 200 | 710 |
| Cabezal | Cabezal giratorio para mediciones dinámicas | Cabezal giratorio para mediciones dinámicas | ||||||
| Inclinación para medición de roscas | - | • 30° | - | • 30° | ||||
| Velocidad de movimiento axial (mm/s) | Hasta 160mm/s | Hasta 160mm/s | ||||||
| Peso máx. de la pieza (kg) | 30 | |||||||
| Peso de la máquina (kg) | 420 | 500 | ||||||
| 1) 20° C ± 1° C | ||||||||
La Sylvac-SCAN S76 es una máquina de medición óptica sin contacto para piezas de decoletaje, con capacidad de hasta Ø76 mm. Mide diámetro, distancia, ángulo, posición y desviación de forma en una sola pasada.
La S76T incorpora una óptica basculante que permite medir roscas complejas y trapezoidales adaptándose al ángulo de hélice de la pieza, algo que la S76 estándar no hace.
La S76L amplía la capacidad de longitud de pieza hasta 700 mm, frente a la longitud estándar de la S76, manteniendo el mismo diámetro máximo de Ø76 mm.
La Sylvac-SCAN S76 alcanza una precisión de hasta 0,1 µm, gracias a su tecnología de medición óptica sin contacto de fabricación suiza.
Es especialmente adecuada para el control dimensional de piezas de decoletaje, husillos de bolas y tornillos óseos de uso médico, entre otras aplicaciones de precisión.
