PRODUCTO EXCLUSIVO DE QUALITES

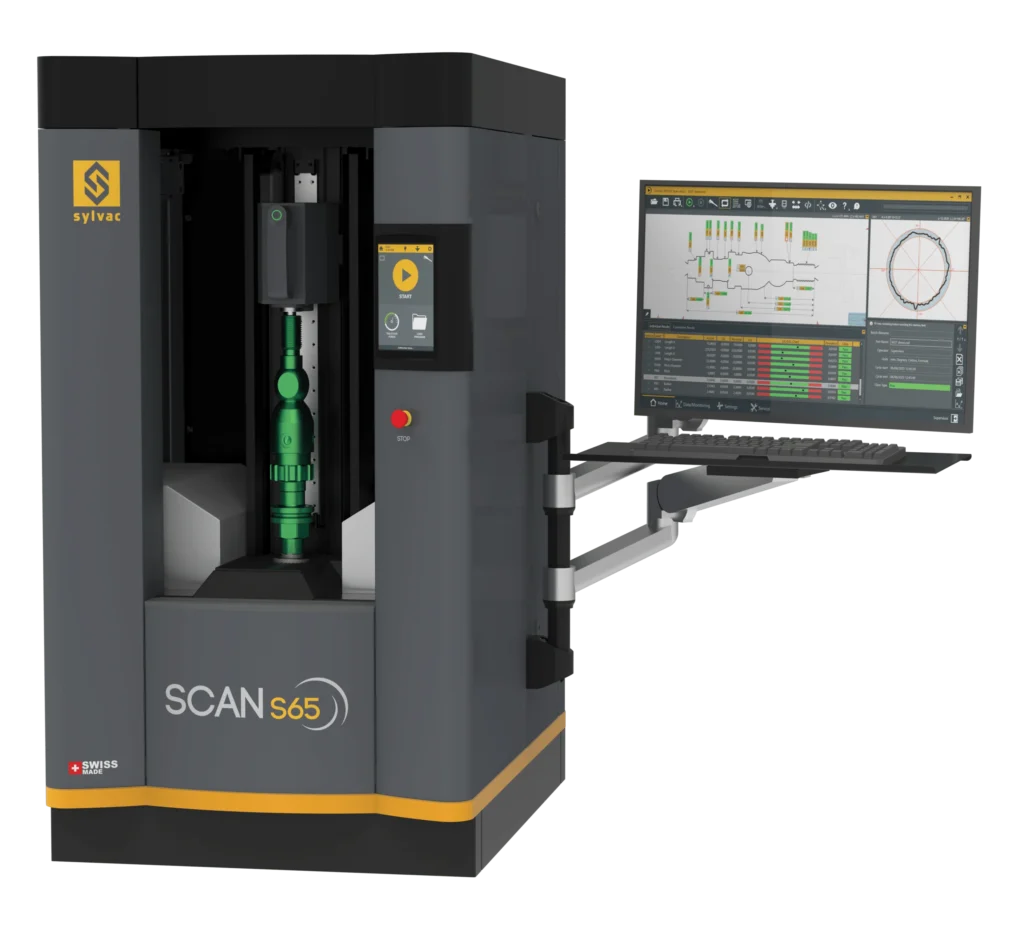

Sylvac-SCAN S65: máquina de medición óptica sin contacto para piezas torneadas
Descubre cómo optimizar la medición de piezas torneadas y roscas en tu taller. Quálites es la única empresa certificada en España por Sylvac para la distribución, instalación y mantenimiento de estos equipos.
Características principales
Todas las variantes de la Sylvac-SCAN S65 comparten esta base tecnológica:
- Panel de control integrado con pantalla táctil para el operario
- Patrón de calibración y sensores de temperatura integrados para controlar las condiciones ambientales
- Sencillo sistema de sujeción de cambio rápido
- Óptica de alta resolución para micropiezas
- Tecnología Reflex-Clic
- Funciones de software avanzadas
- Totalmente equipada con «Automation Ready»
- Contrapunto motorizado
- Sensor de alta resolución para las características más pequeñas
Variantes de la Sylvac-SCAN S65

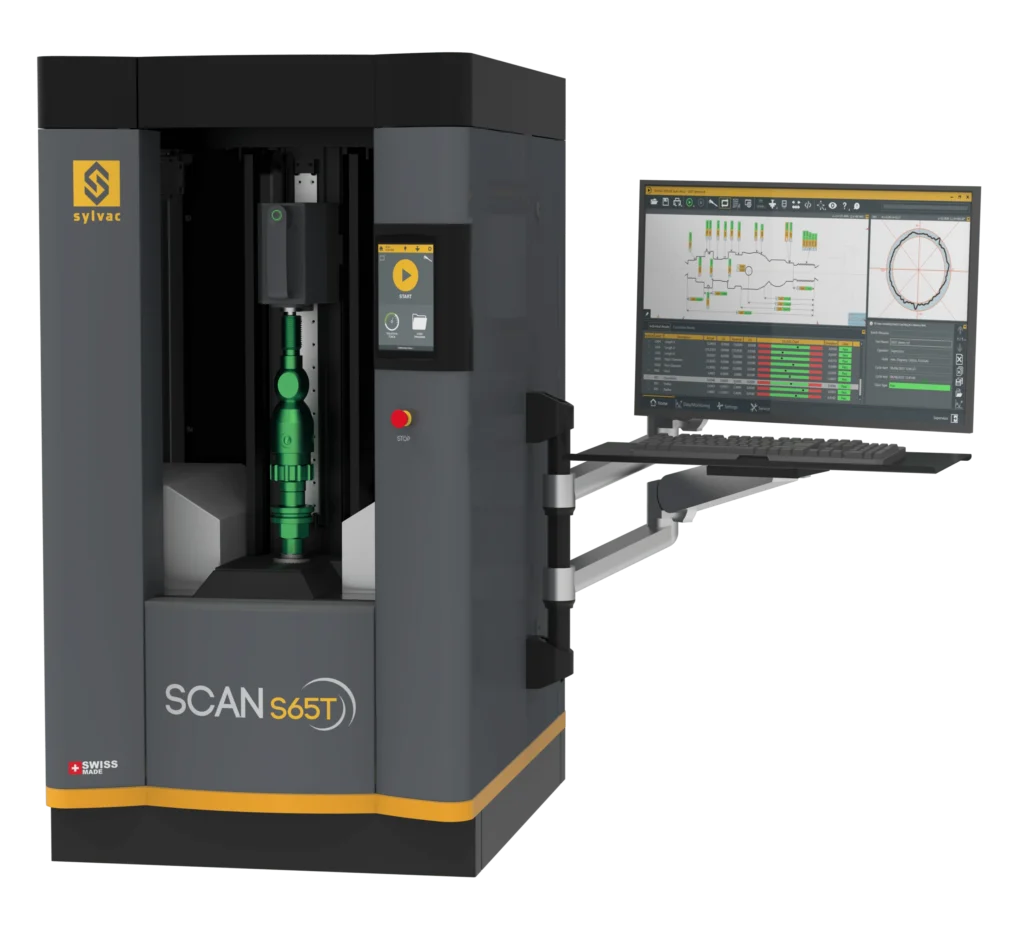

Sylvac-SCAN S65T — óptica basculante para roscas complejas
Sylvac-SCAN S65L — capacidad ampliada a piezas de 700 mm

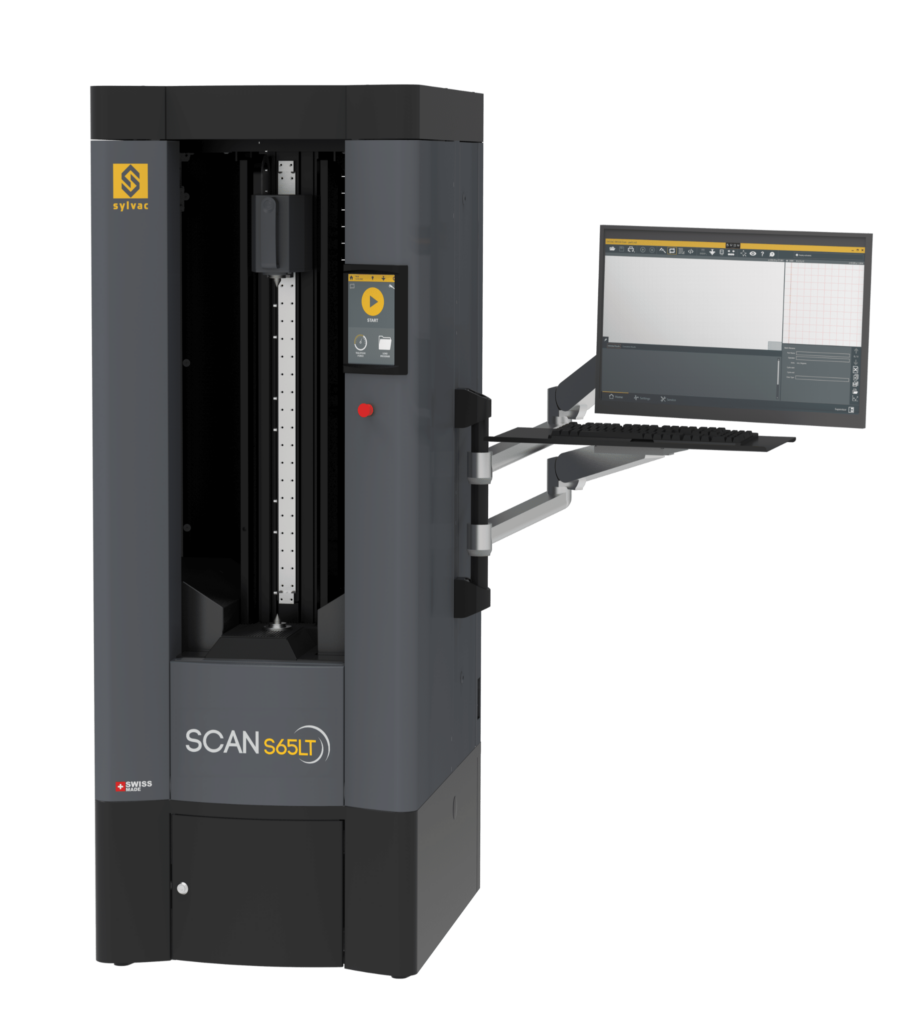

Sylvac-SCAN S65LT — roscas complejas en piezas de hasta 700 mm
Otros diámetros de la gama Sylvac-SCAN
- Sylvac-SCAN S25 / S25T — para piezas pequeñas de hasta Ø26 mm, ideal para relojería, implantes dentales o tornillos óseos de pequeño formato.
- Sylvac-SCAN S76 / S76T / S76L / S76LT — la variante intermedia, con la misma tecnología para piezas de hasta Ø76 mm.
Reserve su demostración presencial
Reserve una demostración gratuita de máquina Scan en nuestro ShowRoom, donde podrá ver todo el alcance de la tecnología SYLVAC y cómo puede transformar su forma de trabajar.
Descargar ficha técnica
Más información
| 902-4260 | 902-4265 | 902-4262 | 902-4267 | |||||
| Sylvac SCAN S65 | Sylvac SCAN S65T | Sylvac SCAN S65L | Sylvac SCAN S65LT | |||||
| Diámetro | Longitud | Diámetro | Longitud | Diámetro | Longitud | Diámetro | Longitud | |
| Rango de medición (mm) | 65 | 350 | 65 | 350 | 65 | 700 | 65 | 700 |
| Resolución máxima (mm)1) | Diámetro: 0.0001 / Longitud: 0.0001 | Diámetro: 0.0001 / Longitud: 0.0001 | ||||||
| Error máx. (μm) | Diámetro: 1 + (D[mm]/100) / Longitud: 3 + (L[mm]/200) | Diámetro: 1 + (D[mm]/100) / Longitud: 3 + (L[mm]/200) | ||||||
| Repetibilidad 2δ (μm) | Diámetro: 0.5 / Longitud: <1.0 | Diámetro: 0.5 / Longitud: <1.0 | ||||||
| Capacidad de sujeción (mm) | 200 | 360 | 200 | 360 | 200 | 710 | 200 | 710 |
| Cabezal | Cabezal giratorio para mediciones dinámicas | Cabezal giratorio para mediciones dinámicas | ||||||
| Inclinación para medición de roscas | - | • 30° | - | • 30° | ||||
| Velocidad de movimiento axial (mm/s) | Hasta 160mm/s | Hasta 160mm/s | ||||||
| Peso máx. de la pieza (kg) | 30 | |||||||
| Peso de la máquina (kg) | 420 | 500 | ||||||
| 1) 20° C ± 1° C | ||||||||
La Sylvac-SCAN S65 es una máquina de medición óptica sin contacto para piezas de decoletaje, con capacidad de hasta Ø65 mm. Mide diámetro, distancia, ángulo, posición y desviación de forma en una sola pasada.
La S65T incorpora una óptica basculante que permite medir roscas complejas y trapezoidales adaptándose al ángulo de hélice de la pieza, algo que la S65 estándar no hace.
La S65L amplía la capacidad de longitud de pieza hasta 700 mm, frente a la longitud estándar de la S65, manteniendo el mismo diámetro máximo de Ø65 mm.
La Sylvac-SCAN S65 alcanza una precisión de hasta 0,1 µm, gracias a su tecnología de medición óptica sin contacto de fabricación suiza.
Es especialmente adecuada para el control dimensional de piezas de decoletaje, husillos de bolas y tornillos óseos de uso médico, entre otras aplicaciones de precisión.
