Perfilómetro-Rugosímetro ConturoMatic TS-X
«Al más alto nivel»
Nuestro concepto de eficacia probada es el estímulo constante para el perfeccionamiento de nuestros sistemas.
Fieles al lema: «Lo mejor es enemigo de lo bueno», hemos vuelto a analizar de forma crítica todos los elementos de la ConturoMatic TS que son cruciales para la precisión del sistema.
La meticulosa puesta a punto de las guías, los cojinetes neumáticos aerostáticos, la rápida transferencia de datos, el control de ejes de alta velocidad, los cojinetes optimizados de los brazos palpadores, las unidades de accionamiento de nuevo desarrollo y los sistemas de medición incremental de la más alta calidad son el resultado de un exhaustivo proceso de desarrollo.
Al final de este proceso se encuentra el último logro de T&S: el ConturoMatic TS-X, nuestra unidad de medición más potente.
El resultado: ConturoMatic TS-X
Más que la suma de las ideas individuales:
- Mesa motorizada de ajuste Y controlada por software para la búsqueda automática del cenit.
- Cojinetes de aire especiales antifricción en los ejes X y Z
- Campo de medición ampliado (280 x 350 mm)
- Rodamiento cerámico híbrido del brazo del palpador
- Palpado estático y registro de datos de medición en la dirección X
- Módulo de medición de rugosidad incluido de serie
- Capacidad de carga de la mesa 25 kg (opcionalmente hasta 50 kg)
- Sistemas incrementales de medición sin contacto sobre la base de acero
- Resolución del sistema de medición 0,1 nm
- Excelente relación calidad-precio
- Límite de error: ± (0,85 + L/100) μm [L = recorrido de medición en mm] (sin cambio en la dirección de palpado)
- Posibilidad de medición combinada de contorno y rugosidad en todo el rango de medición

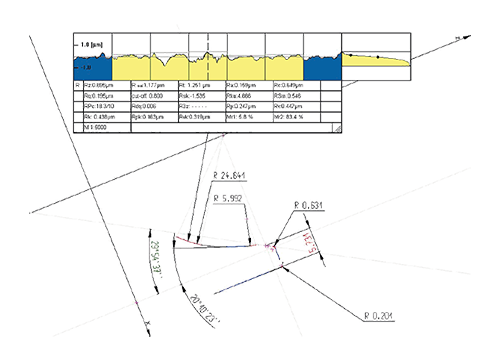

ConturoMatic TS-X Rugosidad
Los modernos sistemas de medición de contornos permiten cada vez más registrar y calcular parámetros de rugosidad. Sin embargo, los métodos clásicos de palpado y evaluación fallan cada vez más cuando se trata de comprobar la rugosidad en contornos con grandes gradientes.
Para resolver este problema, nuestros algoritmos de cálculo se han basado desde el principio en la regresión ortogonal. Este método, junto con el control dinámico de la velocidad, que garantiza una distancia uniforme entre los puntos de datos, conduce a resultados de medición absolutamente precisos, incluso en superficies muy curvadas. Por el contrario, las soluciones convencionales obligan a generar nuevos puntos de medición inexistentes mediante interpolación para lograr una distancia constante entre los puntos de medición.
Los componentes necesarios para la medición de la rugosidad ya están incluidos en el volumen de suministro estándar de la ConturoMatic TS-X. Además de la medición de contornos, su equipo de medición de contornos se convierte en un potente sistema para la medición de superficies. Todos los parámetros habituales pueden medirse y analizarse automáticamente. El software está perfectamente integrado en el software estándar y puede manejarse de forma intuitiva.
Medición de la rugosidad superficial (principio mecánico de medición de la superficie de referencia)
Rango de medición de la rugosidad: 280 x 350 mm
Resolución efectiva: 0,1 nm
Velocidad de medición: 0,1-0,5 mm/s
Fuerza de medición: 7,5 mN
Distancia entre puntos de medición: aprox. 0,5 μm
Adecuado para rugosidades: Rz > 0,5 μm, Ra > 0,05 μm
Precisión: 5%.
Normas aplicadas para la inspección de parámetros superficiales con sistemas ConturoMatic:
DIN EN ISO 4287:2010-07
DIN EN ISO 4288:1998-04
EN ISO 16610-21:2013-06
DIN EN ISO 13565-1:1998-04
DIN EN ISO 13565-2:1998-04
DIN EN 10049:2014-03
VDA 2006:2003-07
VDA 2007:2007-02 (Option)
ISO/TS 16610-31:2010 (Option)
Parámetros analizables:
Pt, Pz, Pa, Pc, Pq, Pp, Pv, Psk, Pku, PSm, Pdq, Pmr(c)
Rt, Rz, Rzi, Rz1max, Ra, Rc, Rq, Rp, Rv, Rsk, Rku, RSm, Rdq, Rmr(c), Rk, Rpk, Rvk, Mr1, Mr2, Rmax, R3z, RPc
Wt, Wz, Wa, Wc, Wq, Wp, Wv, Wsk, Wku, WSm, Wdq, Wmr(c)
Ondulación dominante WDSm, WDc, WDt según VDA 2007:2007-02 (opcional)
Filtrado mediante filtros gaussianos con corrección de fase
Filtro gaussiano robusto según ISO/TS 16610-31:2010 (opcional)

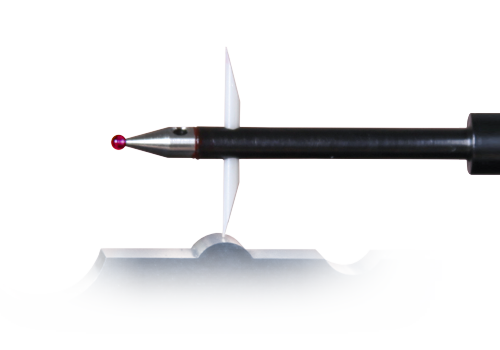

Accesorios ConturoMatic
