PRODUCTO EXCLUSIVO DE QUALITES

Perfilómetro
ConturoMatic CV 120

Sistema de medición de contornos con unidad de avance

La serie ConturoMatic CV son equipos clásicos de medición de contornos que convencen por sus funciones inteligentes y su funcional automatización. Ofrecen todo lo que un sistema de medición de contornos potente y fiable debe ser capaz de hacer.

Desarrollada originalmente para supervisar procesos de producción industrial, nuestra serie CV también realiza un gran trabajo en la sala de medición gracias a su robusta mecánica y a su potente software. Las piezas pueden medirse automáticamente en todo el rango de medición. Toda la unidad de avance se calibra de forma totalmente automática. Alta precisión de medición, evaluación detallada, manejo extremadamente sencillo y un precio extraordinario hacen que los sistemas ConturoMatic CV resulten especialmente atractivos.

La CV 120 de un vistazo:

Introducción en la serie ConturoMatic
Solución rentable y al mismo tiempo potente
Formato pequeño y compacto
Uso móvil en caso necesario
Tecnología de software de nuestros sistemas T

Aspectos técnicos destacados y variantes del perfilómetro CV 120

CV 120 con base de granito

Equipo estacionario de medición de contornos mediante palpador
Base de software ConturoMatic: W10/64Bit
Control externo mediante PC estándar
Rango de medición CV120: 30 x 120 mm
Columna Z motorizada
Rango de posicionamiento de la columna Z: 380 mm
Función de elevación del brazo palpador controlada por software
Medición automática mediante programación Teach-In
Movimiento de todos los ejes automatizable
Cambio sencillo del brazo palpador
Placa base de granito 600x250x50 mm con ranura en T de 8 mm y asas de transporte
Patrón de calibración para calibración dinámica X/Z incluido en el suministro

CV 120 con base de aluminio

Equipo estacionario de medición de contornos mediante palpador
Base de software ConturoMatic: W10/64Bit
Control externo mediante PC estándar
Rango de medición CV120: 30 x 120 mm
Columna Z motorizada
Rango de posicionamiento de la columna Z: 380 mm
Función de elevación del brazo palpador controlada por software
Medición automática mediante programación Teach-In
Movimiento de todos los ejes automatizable
Cambio sencillo del brazo palpador
Placa base de aluminio 600x250x50 mm con ranura en T de 8 mm y asas de transporte
Patrón de calibración para calibración dinámica X/Z incluido en el suministro

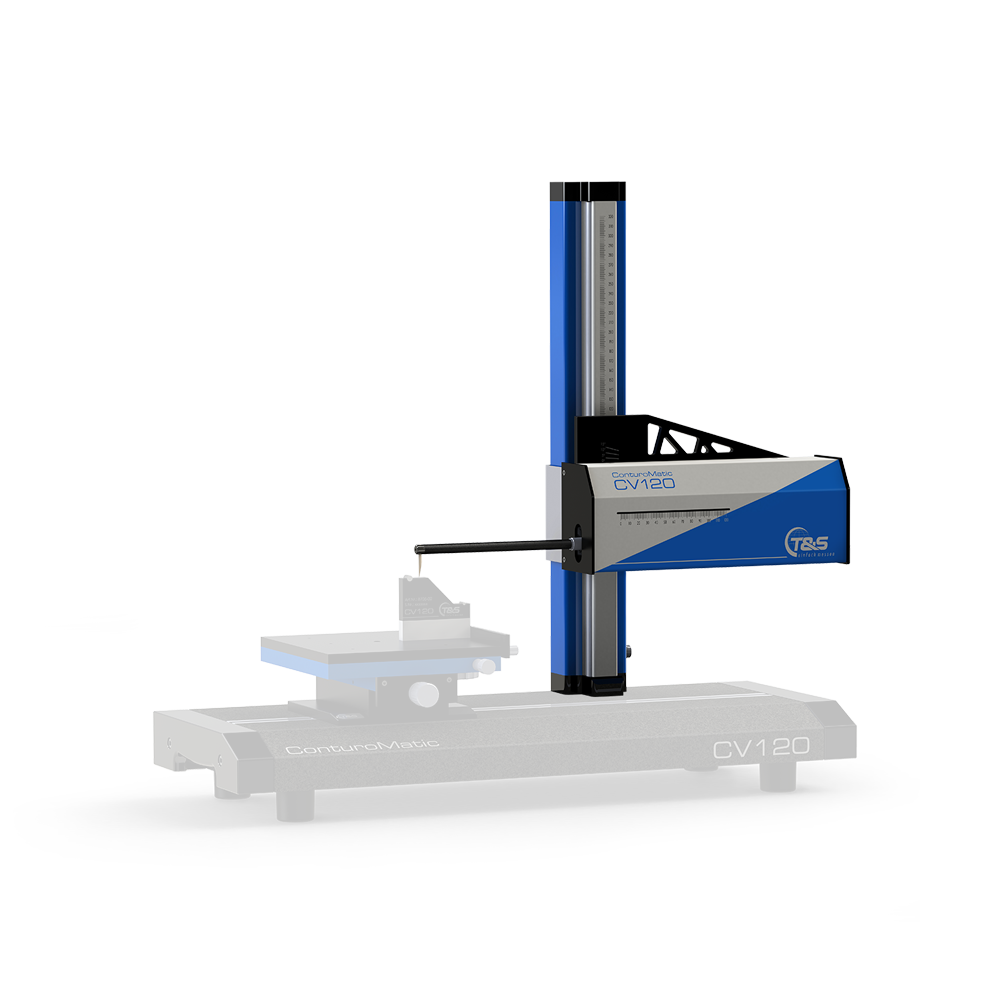

CV 120 Retrofit

Sistema de reacondicionamiento para sistemas antiguos de otros fabricantes La placa de apoyo, la mesa en cruz y los portapiezas del sistema existente pueden seguir utilizándose. Suministramos una placa adaptadora y todos los componentes necesarios. Una vez instaladas las unidades suministradas, volverá a disponer de un sistema de medición de contornos con la última tecnología.

Volumen de suministro

Unidad de avance CV120
Unidad externa de control y regulación
Ordenador de evaluación W10/64Bit, impresora, juego de cables, 19» TFT
Columna Z motorizada
Software de evaluación ConturoMatic
Brazo palpador estándar 120/20,5 (cerámica 25μm)
Patrón de calibración
Joystick industrial
Manual de instrucciones
Placa de adaptación para montar la columna CV120 en la mesa de marmol existente, por ejemplo, de Mahr
