SYLVAC SCAN — La solución definitiva de medición óptica para piezas cilíndricas

La exactitud depende del modelo y del tamaño de la pieza, porque se expresa como una fórmula. En diámetro es 0,9 µm + D[mm]/100 en el S25/S25T, 1,0 µm + D[mm]/100 en el S65 y el S76 (y sus variantes) y 1,5 µm + D[mm]/100 en el S145, el S145-P y el S185L (especificaciones provisionales). Por ejemplo, un diámetro de 10 mm en un S25 tiene una exactitud de 1,0 µm. En longitud, la fórmula parte de 2,5 µm (S25), 3 µm (S65/S76) o 4 µm (S145/S185L) más L[mm]/200. La resolución es de 0,0001 mm en toda la gama y la repetibilidad (2δ) en diámetro es de 0,5 µm.

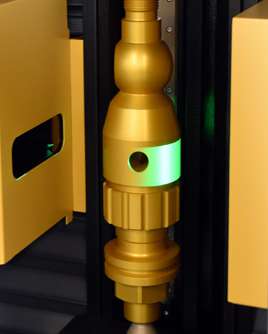

El escaneo del perfil completo de la pieza tarda pocos segundos; Sylvac indica menos de 3 segundos para un escaneo 2D completo en la S145-P. El tiempo total depende del número de cotas, de si la medición es estática o dinámica (con rotación de la pieza) y de la carga y descarga de la pieza.

Elija por el diámetro y la longitud máximos de la pieza: S25/S25T hasta Ø26 × 200 mm (sobremesa, micropiezas); S65 hasta Ø65 mm y S76 hasta Ø76 mm, ambos con 350 o 700 mm de longitud; S145 hasta Ø145 mm y 615, 1.280 o 1.800 mm; y S185L hasta Ø185 × 1.280 mm (entrega prevista Q1 2027). Añada el eje Tilt si necesita medir roscas con detalle, o una versión -P si necesita medir agujeros, ranuras o forma con sonda 3D. Compruebe además que la exactitud del modelo es compatible con la tolerancia de su pieza. Si tiene dudas, envíenos el plano o una muestra.

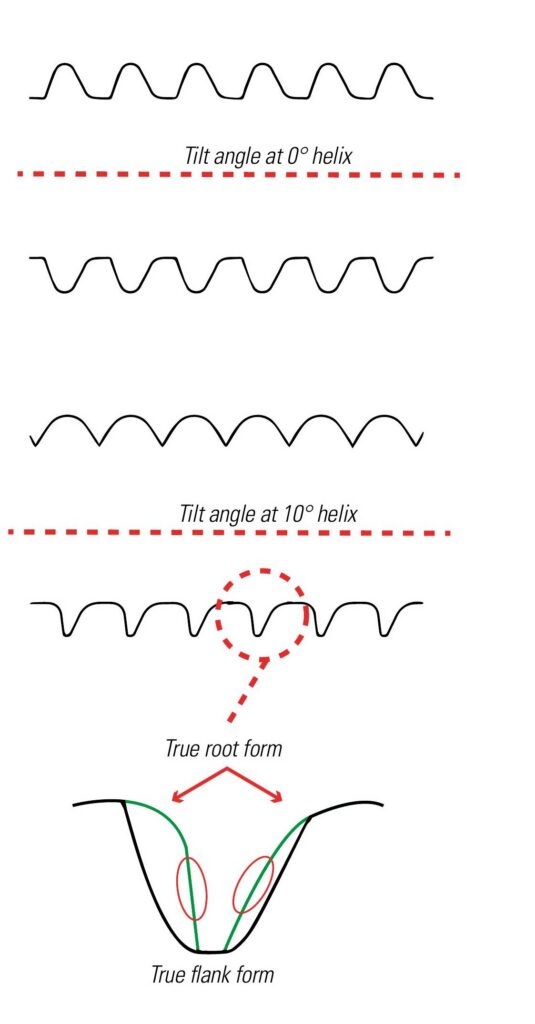

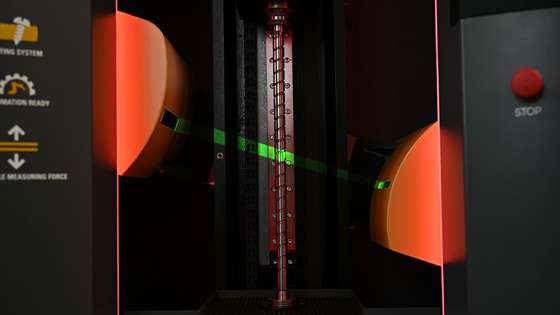

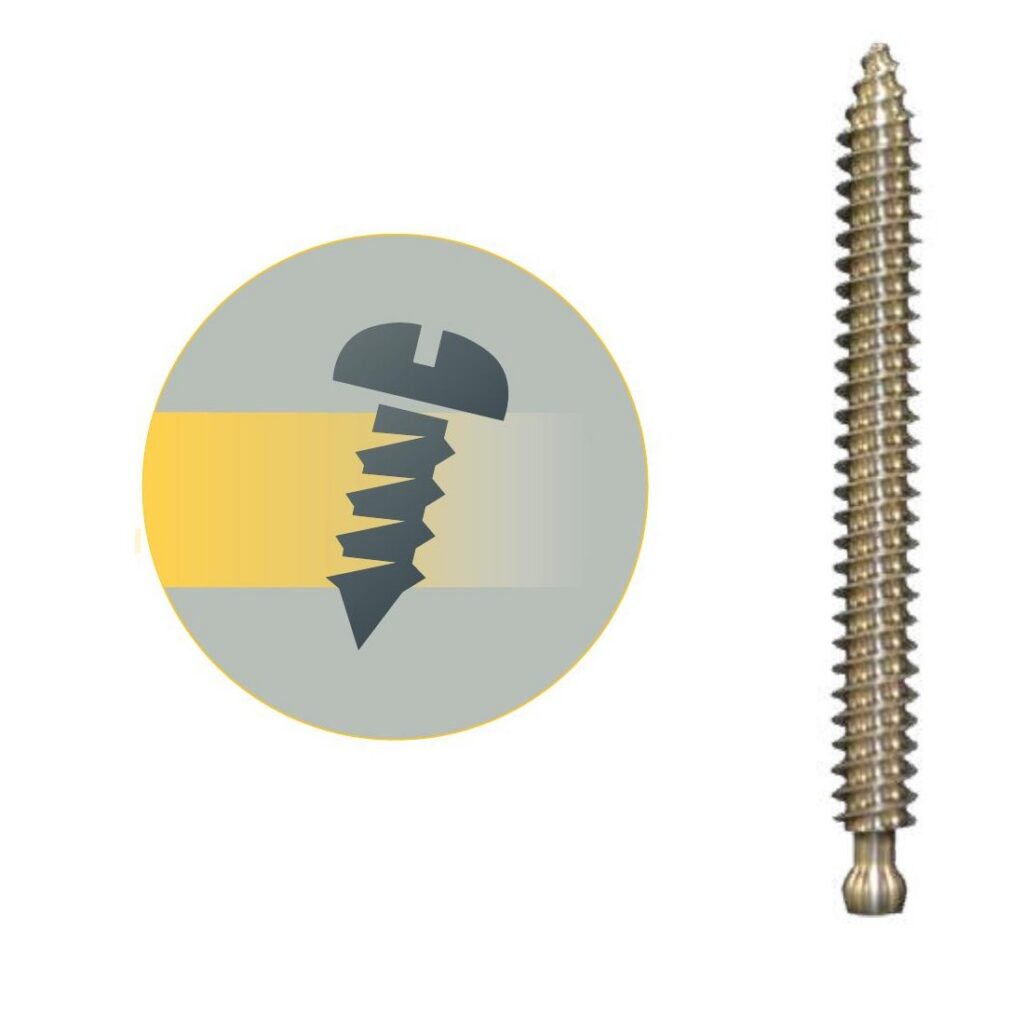

Sí. Todos los niveles del software miden roscas paralelas y cónicas. Para el análisis avanzado del filete (detalle de raíz, roscas multientrada, tornillos sin fin) se necesita una máquina con eje de inclinación Tilt (S25T, S65T, S65LT, S76T o S76LT), que escanea la rosca según el ángulo de hélice, con una inclinación de hasta 30°, y muestra la forma real de raíz y flancos. Las roscas personalizadas, como las de implantes dentales o tornillos óseos, requieren además RS+ PRO o RS+ EXPERT.

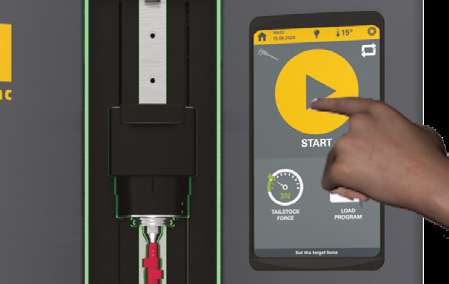

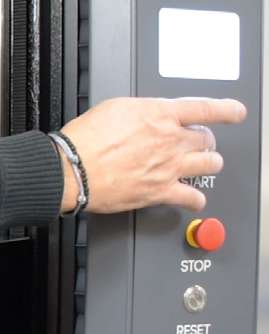

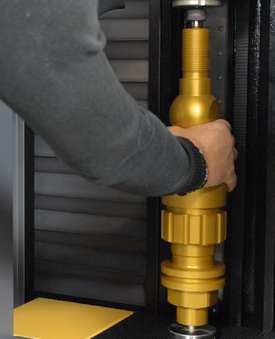

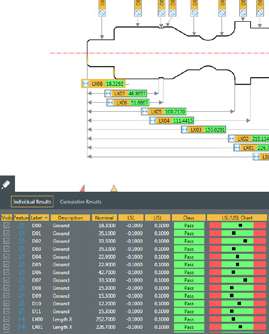

Para medir piezas con un programa ya creado basta con cargar la pieza y pulsar Start: con Reflex-Click la máquina reconoce la pieza y mide automáticamente las cotas principales. La creación y edición de programas para piezas complejas, tolerancias geométricas o roscas avanzadas es más eficaz con personal con conocimientos de metrología.

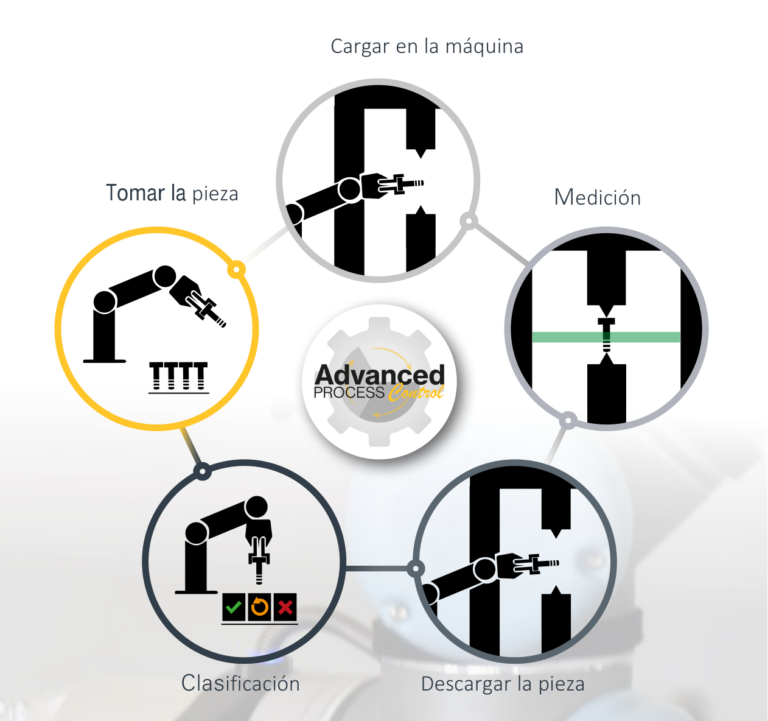

Sí. La gama SCAN está preparada para automatización («Automation Ready») y puede integrarse con robots para la carga y descarga de piezas, con clasificación OK/NOK. Con RS+ EXPERT, el módulo APC permite enviar correcciones y offsets a la máquina-herramienta. La integración concreta se define en cada proyecto.

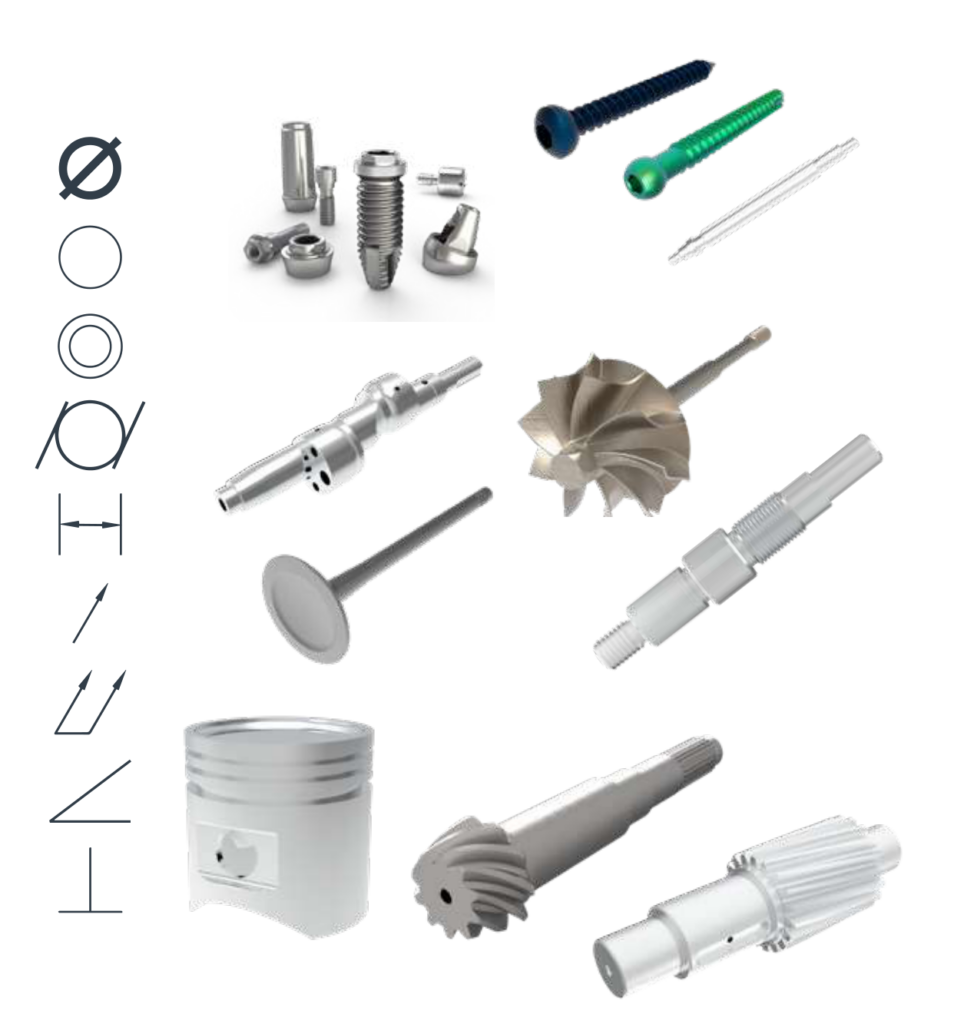

Piezas de revolución: ejes, tornillos, conectores, implantes, componentes hidráulicos y neumáticos, envases metálicos, rodillos, piezas de turbina y piezas torneadas CNC. En la gama actual, hasta Ø145 mm y 1.800 mm de longitud; la S185L ampliará el rango hasta Ø185 × 1.280 mm (entrega prevista Q1 2027). El peso máximo de pieza es de 3 kg (S25), 30 kg (S65/S76) y 100 kg (S145/S185L).

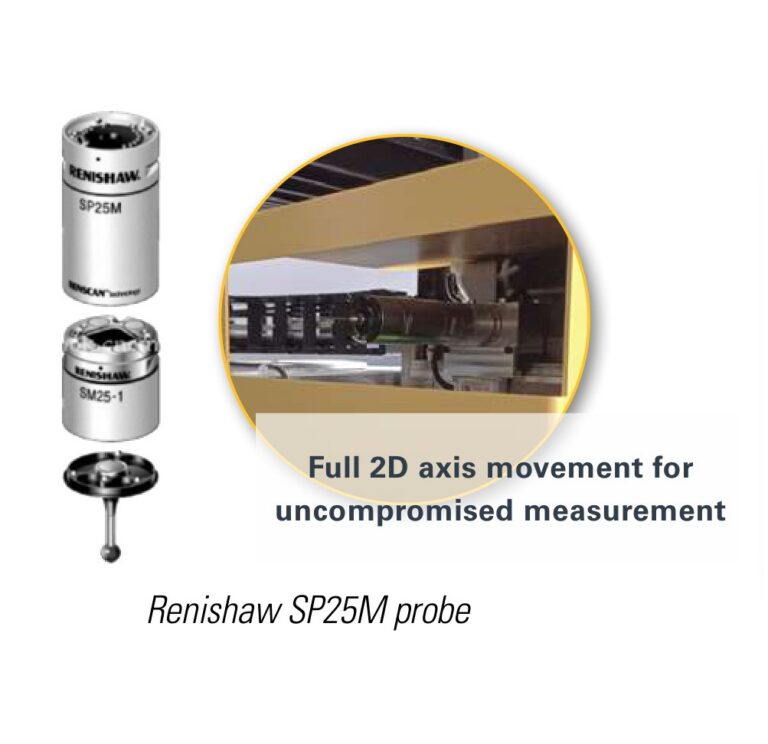

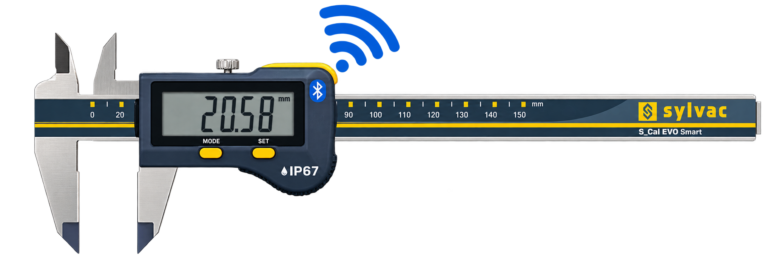

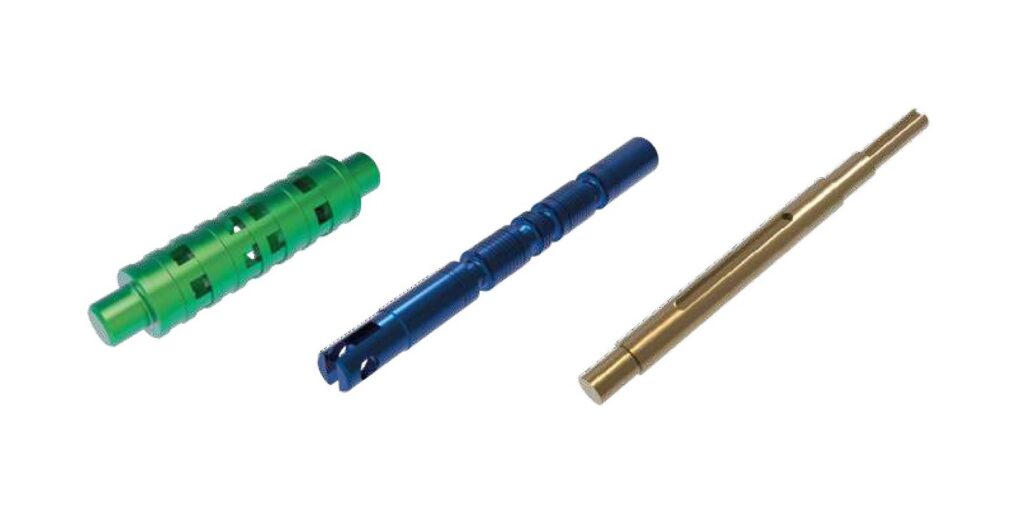

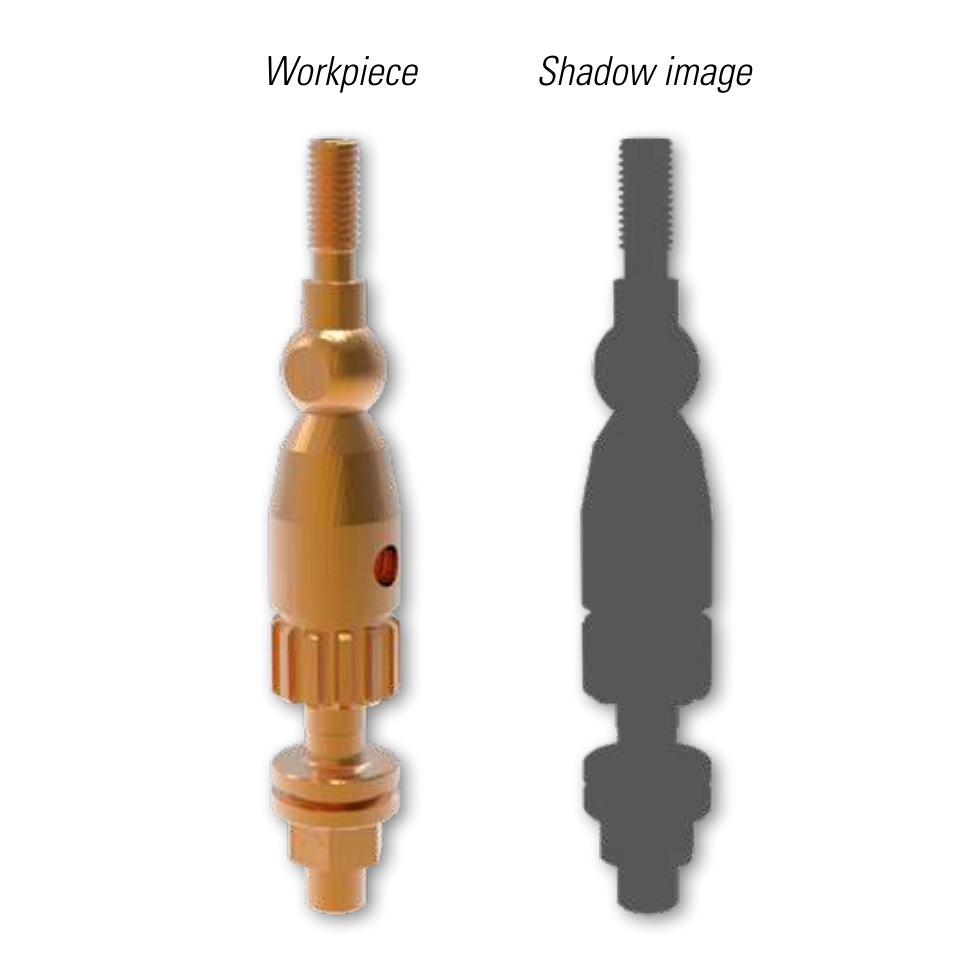

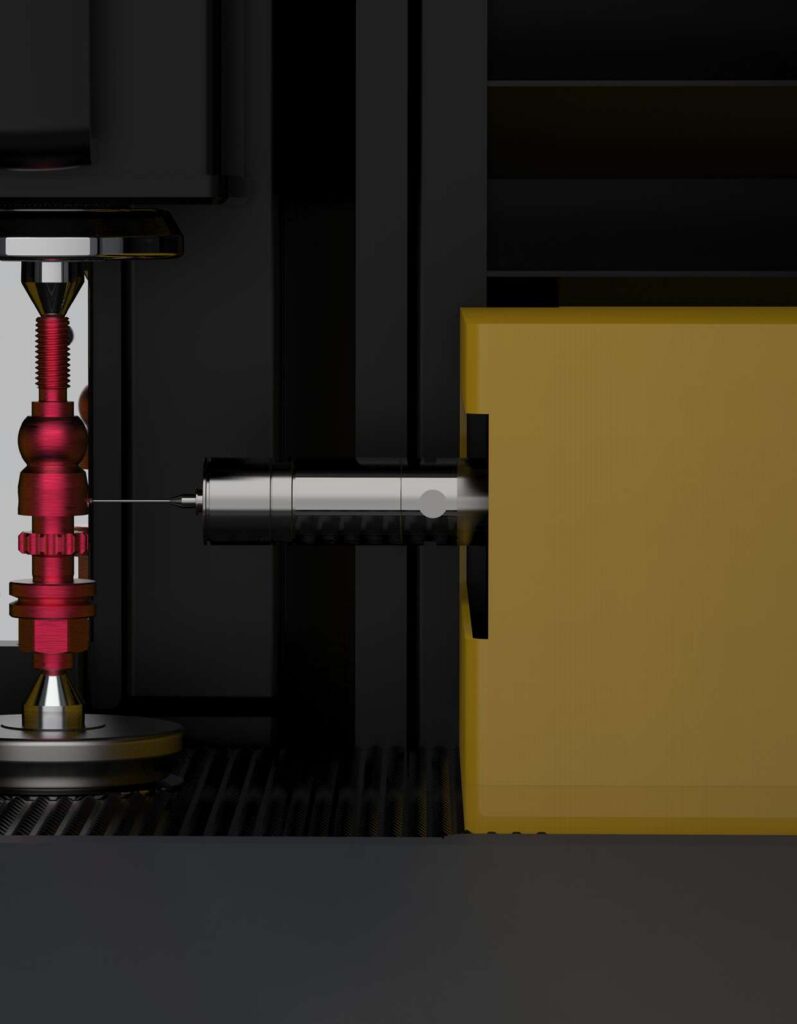

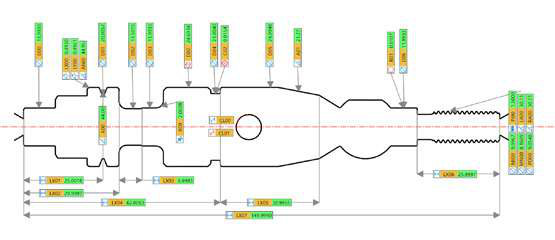

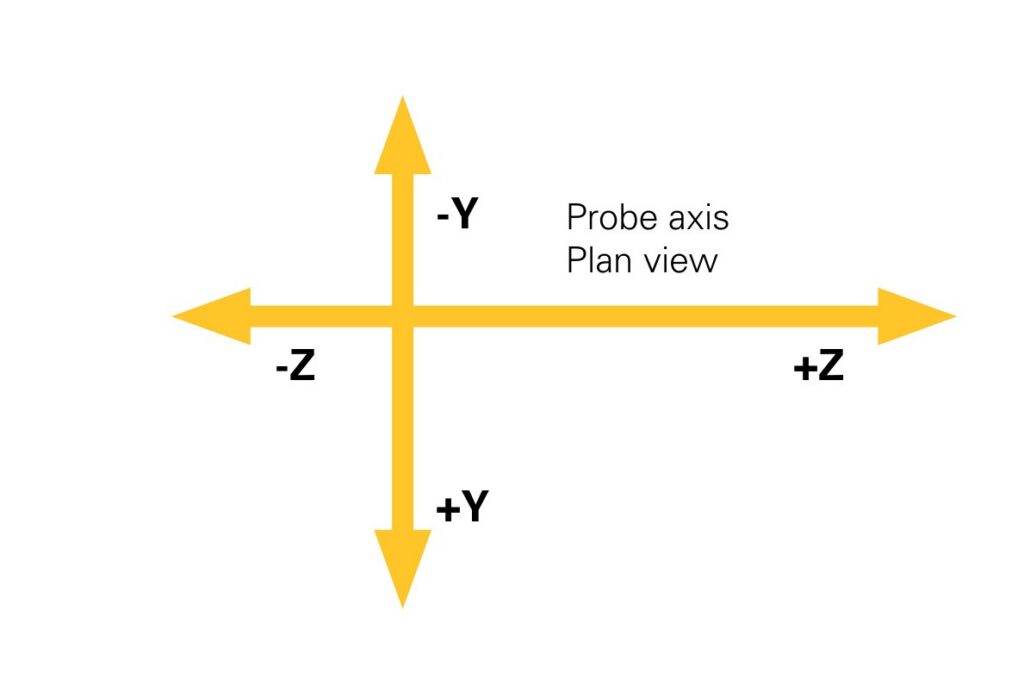

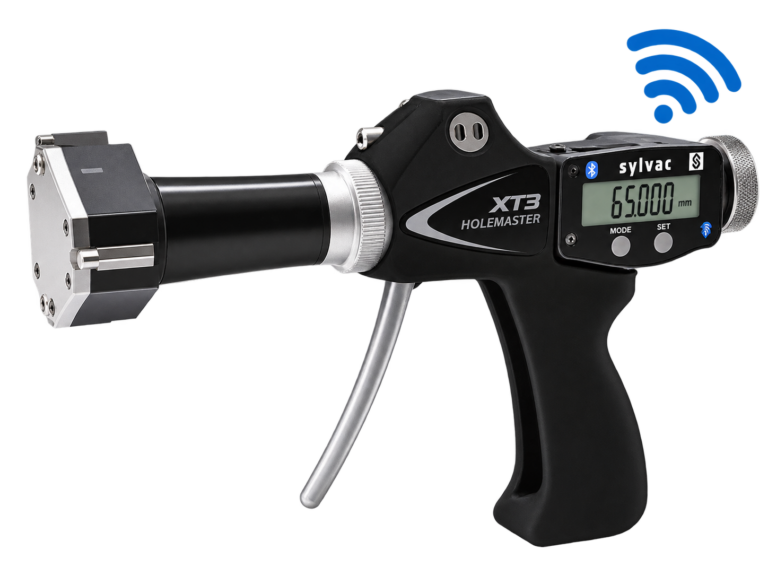

Para piezas de revolución, mide en segundos el contorno exterior, diámetros, longitudes, ángulos, radios, roscas, concentricidad y run-out, algo que con una CMM requiere mucho más tiempo. Los elementos no visibles ópticamente, como agujeros, ranuras y chaveteros, se miden con la sonda 3D de la gama SCAN-P o con instrumentos Sylvac conectados por Bluetooth. Las geometrías prismáticas complejas siguen siendo terreno de una CMM.

El precio depende del modelo, del nivel de software (RS+, PRO o EXPERT), de la opción Tilt o sonda 3D, de los accesorios de sujeción y de si se integra con un robot. Solicite presupuesto indicando su pieza y su volumen de producción y le recomendaremos la configuración adecuada.
