Bloques patrón: qué son, tipos, grados de precisión y aplicaciones
Los bloques patrón son la referencia de longitud más utilizada en el taller y en el laboratorio de metrología: con ellos se verifican calibres y micrómetros, se ajustan comparadores y se da trazabilidad a las medidas de toda una planta.
En esta guía encontrarás:
- Qué son, cómo funcionan y qué significan los grados K, 0, 1 y 2 de la norma ISO 3650.
- Criterios para elegir grado, material y composición del juego.
- Un ejemplo paso a paso de combinación y pautas de calibración, temperatura y conservación.
Contenido de la guía
¿Qué es un bloque patrón?
Un bloque patrón longitudinal es una medida materializada: una pieza de sección rectangular, de un material resistente al desgaste, con dos caras de medida planas y paralelas. La distancia entre esas caras reproduce una longitud conocida con muy poca incertidumbre. También se les llama galgas patrón, calas patrón o bloques Johansson.
La longitud de un bloque es la distancia perpendicular entre un punto de una cara de medida y la superficie plana de una base auxiliar, del mismo material y acabado, a la que está adherida la cara opuesta. El valor de referencia es la longitud central, medida en el centro de la cara libre.
Dos parámetros describen su calidad:
- Desviación de longitud: diferencia entre la longitud real del bloque y la nominal.
- Variación de longitud: diferencia entre la longitud máxima y la mínima medidas sobre la cara.
¿Cómo funcionan los bloques patrón? La adherencia de las caras
Un bloque materializa una sola longitud. Su utilidad se multiplica porque varios bloques pueden unirse para formar otra: las caras de medida son tan planas y de acabado tan fino que, al deslizar una sobre otra con una ligera presión, quedan adheridas por efecto de fuerzas moleculares.
La película que queda entre dos caras bien adheridas es del orden de centésimas de micrómetro, de modo que la longitud del conjunto equivale, en la práctica, a la suma de las longitudes de los bloques.
Cómo adherir dos bloques, paso a paso
- Limpia las caras de medida y comprueba que no tienen partículas, rayas ni rebabas.
- Apoya una cara sobre la otra, en cruz, con una presión ligera.
- Desliza y gira el bloque superior hasta alinearlo con el inferior.
- Sujeta el conjunto por un solo bloque: si se mantiene unido, la adherencia es correcta.
Si dos bloques no se adhieren, no los fuerces: suele haber suciedad, una rebaba o desgaste en las caras. Tampoco los dejes unidos más tiempo del necesario: los bloques de acero adheridos durante periodos largos pueden soldarse en frío y dañarse al separarlos.
¿Para qué se utilizan los bloques patrón?
Verificación de instrumentos
Comprobar el error de indicación de calibres pie de rey, micrómetros y otros instrumentos en varios puntos de su campo de medida.
Ajuste y puesta a cero
Fijar la cota de referencia al medir por comparación con relojes comparadores, palpadores o columnas de medición vertical.
Calibración
Transferir la unidad de longitud a otros patrones e instrumentos dentro del plan de calibración.
Preparación en taller
Ajustar utillajes o montar una regla de senos para materializar un ángulo.
Tipos de bloques patrón

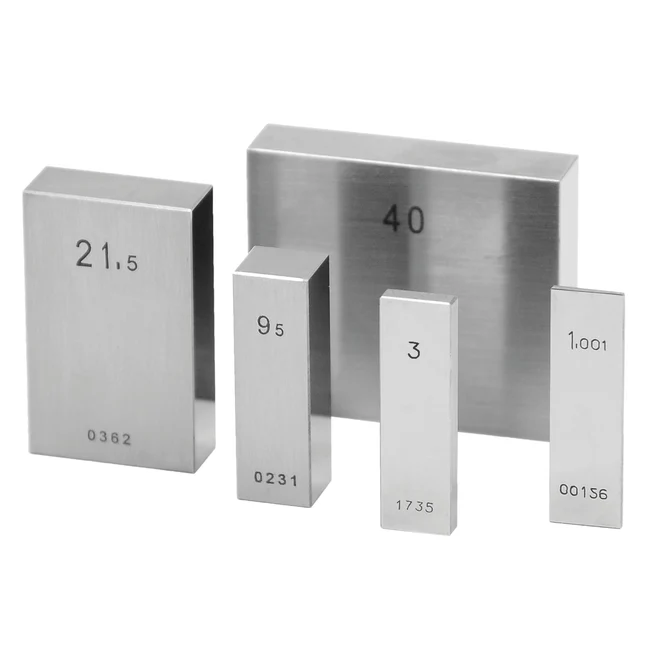

Bloques patrón longitudinales
Bloques patrón angulares
Juegos para verificación de instrumentos
Grados K, 0, 1 y 2: diferencias y usos habituales
La norma ISO 3650 clasifica los bloques patrón longitudinales en cuatro grados: K, 0, 1 y 2. El grado fija los límites de dos parámetros: la desviación de la longitud respecto al valor nominal y la variación de longitud sobre la cara de medida. Esos límites crecen con la longitud nominal.
El grado K merece una explicación aparte. Es el grado de calibración: sirve para calibrar otros bloques patrón y se usa siempre con su certificado, aplicando la longitud calibrada de cada bloque en lugar de la nominal. Por eso la norma le exige la menor variación de longitud, pero no la menor desviación respecto al nominal, donde sus límites son más amplios que los del grado 0. Su valor está en lo bien que se conoce su longitud.
| Grado | Qué lo caracteriza | Uso habitual (orientativo) | Método de calibración habitual |
|---|---|---|---|
| K | Grado de calibración. Menor variación de longitud. Se usa con los valores de su certificado. | Calibración de otros bloques patrón. | Interferometría. |
| 0 | Límites de desviación de longitud más estrechos. | Referencia en laboratorios y salas de metrología climatizadas; calibración de instrumentos de alta exactitud y de bloques de grado 1 y 2. | Comparación mecánica con bloques de grado K. |
| 1 | Límites intermedios. | Control de calidad: verificación de calibres, micrómetros y galgas; ajuste de comparadores. | Comparación mecánica con bloques de grado 0 o K. |
| 2 | Límites más amplios. | Taller y producción: ajuste de máquinas, utillajes e instrumentos. | Comparación mecánica con bloques de grado superior. |
Los usos de la tabla son orientativos: el grado adecuado depende de la tolerancia que tengas que verificar, de la incertidumbre que necesites y del entorno.
Grado, incertidumbre y material: tres cosas distintas
- Grado: tolerancia de fabricación que la norma admite para el bloque.
- Incertidumbre: la de su calibración. Depende del laboratorio y del método, y figura en el certificado.
- Material: determina el desgaste, la dilatación térmica y el mantenimiento. Cada material se fabrica en varios grados.
Norma ISO 3650 y alcance
Qué establece
- Se aplica a bloques de sección rectangular con longitudes nominales de 0,5 mm a 1000 mm.
- Define los términos básicos: longitud central, desviación, variación de longitud y adherencia.
- Fija las condiciones de referencia: 20 °C y presión atmosférica normal.
- Establece requisitos de material y dimensiones, y los límites de los grados K, 0, 1 y 2.
Qué queda fuera
- Los bloques patrón angulares y otros patrones, como anillos o patrones de rugosidad.
- Qué grado necesita cada aplicación.
Materiales: acero, cerámica y metal duro
El material no cambia el grado del bloque, pero sí su resistencia al desgaste, su respuesta a la temperatura y los cuidados que necesita. Los tres habituales son el acero, la cerámica de óxido de circonio y el metal duro (carburo de tungsteno).
| Criterio | Acero | Cerámica | Metal duro |
|---|---|---|---|
| Resistencia al desgaste | Buena. | Muy alta. | Muy alta. |
| Dilatación térmica | Aprox. 11,5 × 10⁻⁶ K⁻¹, como las piezas e instrumentos de acero. | Próxima a la del acero, algo inferior. | Menos de la mitad que la del acero. |
| Corrosión | Sensible: necesita protección. | No se oxida. Resiste aceites y refrigerantes. | Mucho menos sensible que el acero. |
| Mantenimiento | Limpieza y protección con aceite o vaselina tras cada uso. | Limpieza. No necesita engrase. | Limpieza y cuidados básicos. |
| Cuándo interesa | Uso general, con mantenimiento regular. Coste más contenido. | Uso frecuente, ambientes húmedos o con refrigerantes. No es magnética. | Uso intensivo, a temperatura controlada. |
La dilatación térmica es el criterio que más se pasa por alto. Si el bloque y la pieza son del mismo material y están a la misma temperatura, sus variaciones se compensan en buena parte. Con un bloque de metal duro y una pieza de acero, cualquier desviación respecto a 20 °C introduce un error que hay que corregir con el coeficiente que indique el fabricante.

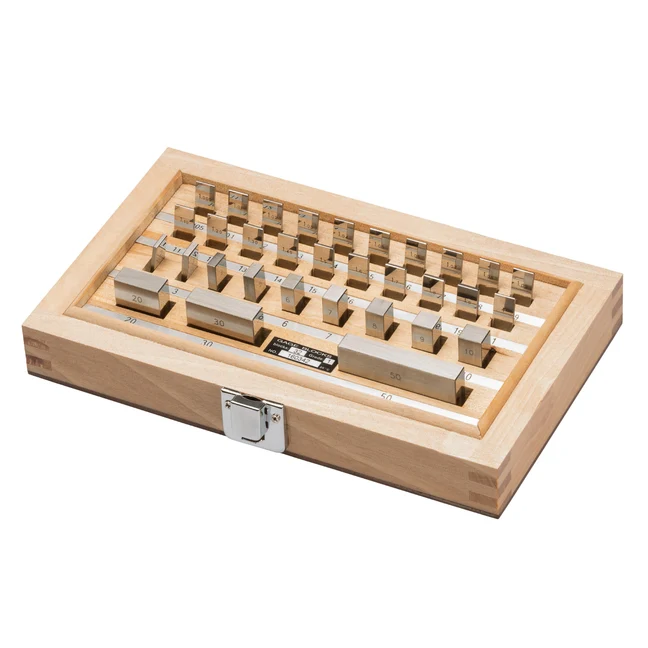

Juegos de bloques patrón y composición
Un juego reúne series de bloques escalonados para formar casi cualquier longitud combinando unos pocos. La estructura suele repetirse: series finas, con escalones de 0,001 mm o 0,01 mm, para los últimos decimales; una serie con escalones de 0,5 mm o 1 mm, y unos pocos bloques largos.
Las composiciones métricas más extendidas son estas:
- 32 y 47 piezas: juegos compactos, normalmente con escalón de 0,01 mm y un bloque de 1,005 mm. Adecuados para taller y verificaciones básicas.
- 87 piezas: suele añadir la serie de milésimas, de 1,001 a 1,009 mm.
- 103 piezas: centésimas de 1,01 a 1,49 mm, serie de 0,5 mm hasta 24,5 mm y bloques largos. Muy utilizado en control de calidad.
- 112 y 122 piezas: amplían las series finas y las combinaciones posibles.
La composición exacta cambia de un fabricante a otro: compruébala en la ficha del juego antes de decidir.
Cómo elegir el juego adecuado
Cinco preguntas bastan para acotar la elección:
- ¿Qué vas a hacer con ellos? Calibrar, verificar instrumentos o ajustar en taller no piden lo mismo. La respuesta orienta el grado.
- ¿Qué tolerancia tienes que comprobar? La incertidumbre del patrón debe ser claramente menor.
- ¿Dónde se van a usar? Sala climatizada, taller, refrigerantes o humedad. La respuesta orienta el material.
- ¿Qué longitudes y qué escalón necesitas? De ello depende la composición. Si solo verificas calibres o micrómetros, suele bastar un juego específico.
- ¿Qué documentación exige tu sistema de calidad? Define qué certificado de calibración necesitas.
Cómo combinar bloques para obtener una longitud
El método es siempre el mismo:
- Empieza por la última cifra decimal y avanza hacia las enteras.
- Usa el menor número posible de bloques: cada unión añade una fuente de error.

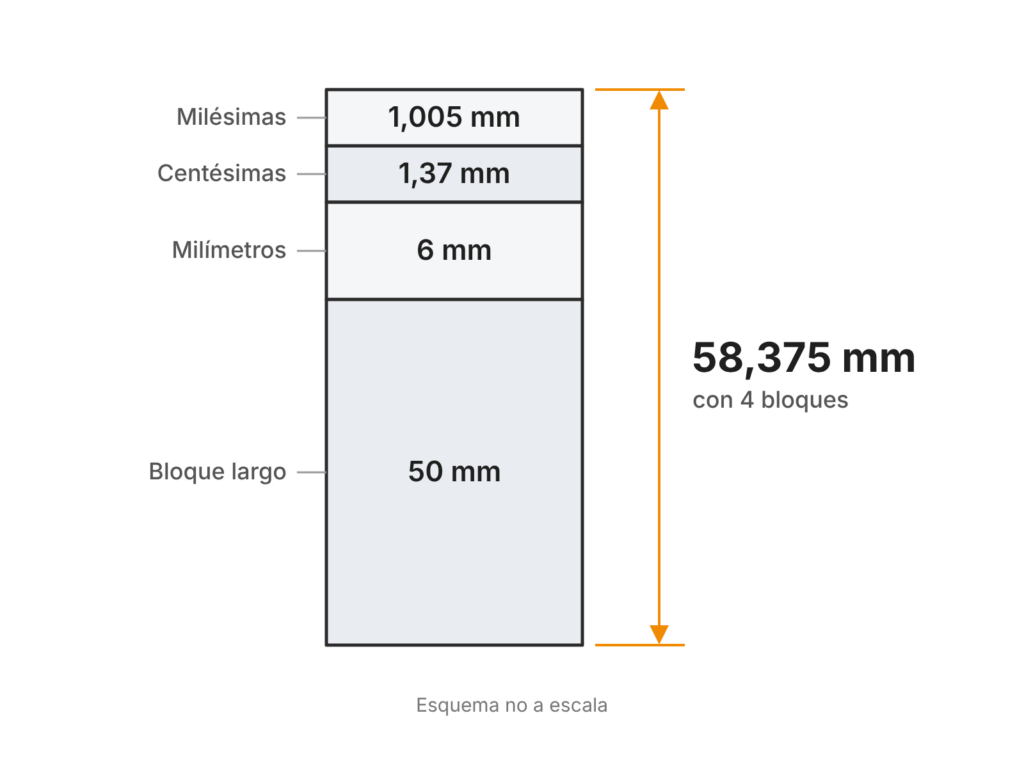

Ejemplo: formar 58,375 mm con un juego de 103 piezas
- Milésimas. El 5 final se resuelve con el bloque de 1,005 mm. Quedan 58,375 − 1,005 = 57,370 mm.
- Centésimas. Las cifras 37 se resuelven con el bloque de 1,37 mm. Quedan 57,370 − 1,37 = 56,000 mm.
- Milímetros. Se toma el bloque de 6 mm. Quedan 56,000 − 6 = 50,000 mm.
- Bloque largo. Se completa con el bloque de 50 mm. No queda resto.
Comprobación: 1,005 + 1,37 + 6 + 50 = 58,375 mm, con cuatro bloques.
Con otra composición, el método no cambia. Si trabajas con bloques calibrados, aplica a la suma las desviaciones del certificado de cada bloque: los decimales que formas no son la exactitud de la referencia.
Calibración y trazabilidad
Qué certificado necesitas
Cada cuánto recalibrar
No existe un intervalo válido para todos los casos: lo define cada organización según el uso, el desgaste y los resultados anteriores. Fija un intervalo inicial, revísalo con el historial de cada juego y adelanta la calibración ante un golpe o una pérdida de adherencia.
Temperatura y estabilización térmica
Para mantener ese efecto bajo control:
- Deja que los bloques, el instrumento y la pieza se estabilicen en el mismo ambiente antes de medir. El tiempo crece con el tamaño: en calibración, de forma orientativa, va de una hora para los bloques pequeños a varias horas para los de 100 mm.
- Manipula los bloques lo menos posible y con guantes o pinzas: el calor de la mano altera la medida.
Limpieza, manipulación y conservación
Antes de usarlos
- Retira el aceite o la vaselina de protección con un disolvente adecuado y un paño que no suelte fibras.
- Revisa las caras de medida: no debe haber rayas, rebabas ni óxido.
Durante el uso
- Cógelos por las caras laterales, nunca por las de medida.
- Apóyalos sobre una superficie limpia y blanda.
- Sepáralos deslizando una cara sobre la otra, sin hacer palanca.
Después de usarlos
- Límpialos de nuevo. Protege los de acero con aceite o vaselina neutra; los de cerámica no necesitan engrase.
- Guarda cada bloque en su alojamiento, en un lugar seco y de temperatura estable.
Cómo reconocer el desgaste
Los primeros síntomas son la pérdida de adherencia, las rayas en las caras y las rebabas en las aristas. Aparta e identifica el bloque dañado para que nadie lo use por error. Una rebaba leve puede eliminarse con una piedra de repasar específica para bloques patrón; tras cualquier daño o reparación, calibra el bloque antes de volver a usarlo.
Errores habituales y cómo evitarlos
- Elegir por el grado y no por la aplicación: define primero qué vas a verificar y con qué incertidumbre.
- Elegir el juego por el número de piezas: revisa antes qué medidas necesitas formar.
- Confundir grado con certificado: un bloque de grado 1 sin calibrar no acredita trazabilidad.
- Comprobar solo el cero del instrumento: verifica varios puntos a lo largo de su campo de medida.
- Usar el valor nominal cuando el trabajo exige el calibrado: en calibración se aplican las desviaciones del certificado.
- Adherir bloques sucios o con rebabas: se rayan las caras y el conjunto deja de ser fiable.
- Medir sin estabilizar la temperatura: respeta el tiempo de espera.
Bloques patrón en Quálites
Suministramos bloques patrón para laboratorio, sala de metrología y taller.
Juegos de bloques patrón de longitud
Juegos para verificar calibres
Juegos para verificar micrómetros
Bloques patrón angulares
Juego de bloques de acero para verificar y ajustar ángulos.
¿Necesitas ayuda para definir tu juego de bloques patrón?
Cuéntanos qué instrumentos tienes que verificar, qué tolerancias manejas y en qué entorno trabajas. Te ayudamos a definir material, grado, composición y documentación de calibración.
Preguntas frecuentes sobre bloques patrón
›¿Un bloque patrón es lo mismo que una galga?
Depende de a qué se llame galga. «Galga patrón», «cala patrón» y «bloque Johansson» son otros nombres del bloque patrón. Las galgas de espesores, en cambio, son láminas para comprobar holguras y no sirven como patrón de longitud.
›¿Qué grado necesito para verificar calibres y micrómetros?
Como orientación, el grado 1 es el más utilizado y el habitual en los juegos específicos para estos instrumentos. Lo decisivo es que la incertidumbre de tus bloques sea claramente menor que el error máximo permitido del instrumento.
›¿El grado K es mejor que el grado 0?
Tienen funciones distintas. El grado K se destina a calibrar otros bloques patrón y se usa con los valores de su certificado; el grado 0 tiene los límites de desviación más estrechos. Para verificar instrumentos, un juego de grado K no aporta ventaja frente a uno de grado 0 o 1 bien calibrado.
›¿Un juego con más piezas permite medir con más precisión?
No. Más piezas permiten formar más longitudes y hacerlo con menos bloques, pero la exactitud depende del grado, de la calibración y de las condiciones de uso. Con un juego de 103 piezas de composición habitual, cualquier longitud entre 3 y 100 mm con resolución de 0,005 mm se forma con cuatro bloques como máximo.
›¿Cada cuánto tiempo hay que recalibrar los bloques patrón?
No hay un plazo único. Cada empresa fija el intervalo según el uso, el estado de los bloques y los resultados de las calibraciones anteriores, y lo acorta cuando el uso es intensivo o aparecen daños.
›¿Los juegos de Quálites incluyen certificado de calibración?
Depende del material y del juego: lo indicamos en cada ficha. Si tu sistema de calidad o tu cliente exigen un certificado acreditado, algo habitual para los patrones de referencia, dínoslo al pedir la oferta, porque condiciona el precio y el plazo.
