Micro durómetro WIKI 90 CNC tiene un software diseñado para un uso intuitivo y sencillo. Todo lo que tienes que hacer, para la profundidad de cementación, con tres sencillos pasos:
Micro-durómetro
Durometros Vickers para ensayos micro y macro Vickers y Knoop
WIKI 90 CNC
Durómetro para ensayos Vickers y Knoop
Microdurómetro WIKI 90 CNC es un durómetro Vickers y Knoop con cargas de ensayo desde 10gf hasta 62,5 kgf (a petición desde 1gf). Este durómetro es apto para ensayar escalas de dureza Micro Vickers, Macro Vickers, Knoop y Brinell. WIKI 90 CNC es conforme a todas las normas de dureza incluyendo ASTM e ISO.
Cargas de ensayo
de 10 gf a 62,5 kgf (0,098 a 612,9 N)
de 10 gf a 62,5 kgf (0,098 a 612,9 N)
Vickers ISO 6507 / ASTM E-384 / ASTM E-92
HV0.001 – HV0.005 – HV0.01 – HV0.015 – HV0.02 – HV0.025 – HV0.05 – HV0.1 – HV0.2 – HV0.3 – HV0.5 – HV1 – HV2 – HV3 – HV5 – HV10 – HV20 – HV30 – HV50
HV0.001 – HV0.005 – HV0.01 – HV0.015 – HV0.02 – HV0.025 – HV0.05 – HV0.1 – HV0.2 – HV0.3 – HV0.5 – HV1 – HV2 – HV3 – HV5 – HV10 – HV20 – HV30 – HV50
Knoop ISO 4545 / ASTM E-384 / ASTM E-92
HK0.01 – HK0.02 – HK0.025 – HK0.05 – HK0.1 – HK0.2 – HK0.3 – HK0.5 – HK1
HK0.01 – HK0.02 – HK0.025 – HK0.05 – HK0.1 – HK0.2 – HK0.3 – HK0.5 – HK1
Brinell ISO 6506 / ASTM E-10
HBW 1/1 – HBW 1/1.25 – HBW 1/2.5 – HBW 1/5 – HBW 1/10 – HBW 1/30 – HBW 2.5/6.25 – HBW 2.5/7.8125 – HBW 2.5/15.625 – HBW 2.5/31.25 – HBW 2.5/62.5
HBW 1/1 – HBW 1/1.25 – HBW 1/2.5 – HBW 1/5 – HBW 1/10 – HBW 1/30 – HBW 2.5/6.25 – HBW 2.5/7.8125 – HBW 2.5/15.625 – HBW 2.5/31.25 – HBW 2.5/62.5
Totalmente motorizada y automática, el ensayo no se ve afectado por las influencias del operario y puede ser utilizada fácilmente por operarios de cualquier nivel.
Mediciones con un solo botón
El microdurómetro WIKI 90 CNC es un sistema motorizado y automático para ensayos de dureza Vickers, Knoop o Brinell con tecnología de célula de carga, cámara de alta definición para autolectura de huellas y torreta motorizada con 6 posiciones (4 posiciones para la lente y 2 posiciones para los indentadores). Cumple las normas de dureza ASTM e ISO.
Mediciones con un solo botón:
Pulsar el botón START: el durómetro realiza la indentación de la probeta, se desplaza hasta la cámara, mide y genera los datos de forma dinámica. La profundidad de cementación semiautomática (CHD) puede realizarse fácilmente gracias a la mesa XY de 1 µm de paso conectada al PC y al procedimiento asistido paso a paso.
Para ensayos micro-macro Vickers y profundidad de cementación CHD en todos los metales: hierro, acero, acero templado, fundición, latón, aluminio, cobre y aleaciones metálicas. Tratamiento térmico, temple, nitruración, cementación y soldadura. Ensayo Knoop en materiales cerámicos y de vidrio.
Para ensayos micro-macro Vickers y profundidad de cementación CHD en todos los metales: hierro, acero, acero templado, fundición, latón, aluminio, cobre y aleaciones metálicas. Tratamiento térmico, temple, nitruración, cementación y soldadura. Ensayo Knoop en materiales cerámicos y de vidrio.
Velocidad, precisión y funciones infinitas en una solución semiautomática.
CHD fácil paso a paso
- LÍNEAS Y PATRONES CHD
Se pueden crear rápidamente líneas / patrones individuales o múltiples. Con un simple clic en la línea, se determinan el ángulo y el punto de inicio de las indentaciones. - ENSAYOS CHD SEMIAUTOMÁTICOS
Micrómetros digitales conectados al PC. Resolución de los movimientos en pasos de 1 µm. Procedimiento asistido paso a paso para ensayar fácilmente en la cota XY perfectamente correcta. - CREAR, GUARDAR Y RECARGAR
No es necesario crear el mismo patrón una y otra vez. Esta característica es extremadamente útil para los usuarios que analizan el mismo tipo de áreas repetidamente. Una vez creado un patrón, puede guardarlo y volver a cargarlo más tarde para duplicar el análisis en una nueva probeta. - EDITAR, MOVER O ELIMINAR
Seleccione el patrón de la imagen de previsualización y modifique la dirección, la posición, la escala de dureza, el número y las distancias de sangría, el nombre del patrón y el punto de enfoque. - ACERCAR Y ALEJAR EL ZOOM
Aleje el zoom para ver toda la probeta e identificar la posición y dirección del patrón. Acerque el zoom para verificar las distancias del patrón y detectar las imperfecciones de la superficie.
¿Busca un software inteligente?
¡No puede ser más fácil! El software Vickers es adecuado para satisfacer cualquier necesidad de medición y ser accesible a todos los operadores.
Se trata de un «SMART SOFTWARE», extremadamente fácil de usar pero completo de todas las funciones necesarias para ensayos de dureza Vickers simples o multiciclos:
Se trata de un «SMART SOFTWARE», extremadamente fácil de usar pero completo de todas las funciones necesarias para ensayos de dureza Vickers simples o multiciclos:
- Ensayo Vickers simple y sencillo
- Conversión automática en todas las escalas (Rockwell, Brinell, Knoop, ASTM e ISO)
- Ensayo de dureza multi-ensayo y multi-probeta con ciclo automático
- Profundidad de cementación Vickers automática (CHD, NHT, EHT, RHT, ..)
- Medición dimensional de capas
- Medición de grietas
- Ensayo Vickers automático en soldadura
- Exportación directa de resultados a través de Ethernet
- Informe de ensayo personalizable con el logotipo del cliente, información de la probeta, imágenes de indentación, estadísticas y gráficos.
¡Listo para la INDUSTRIA 4.0!
¡Libere su tiempo para otras tareas!
Obtenga una vista panorámica perfecta, detallada y de alta resolución de la probeta utilizando la función panorámica. La imagen es clara, nítida y sin distorsiones.
El durómetro le lleva a la posición correcta, indenta la probeta, mide y genera datos de forma dinámica. Revise los resultados en formato gráfico y/o tabular. Exporte los resultados a cualquier aplicación de hoja de cálculo, o simplemente imprima informes estándar o personalizados.
The Vickers hardness tester teaches the operator how to move, saving time and money, thus increasing the accuracy of results.
Auto-compensación de todas las deflexiones
Cuando se ensayan muestras inestables o piezas que se deflexionan, el Sistema AFFRI seguirá la pieza sin perder el contacto gracias a su carrera infinita para el indentador y la brida de sujeción.
Las fuerzas de carga se aplican mediante células de carga y se controlan en «bucle cerrado» con una frecuencia de 1 kHz, lo que garantiza una linealidad perfecta en todos los rangos. Los resultados no se ven afectados por ninguna desviación estructural, desalineación o vibración.
Las mediciones precisas en el primer ensayo, incluso en condiciones extremas, eliminan la necesidad de repetir los ensayos. Los datos R&R son los mejores de su clase.
Las fuerzas de carga se aplican mediante células de carga y se controlan en «bucle cerrado» con una frecuencia de 1 kHz, lo que garantiza una linealidad perfecta en todos los rangos. Los resultados no se ven afectados por ninguna desviación estructural, desalineación o vibración.
Las mediciones precisas en el primer ensayo, incluso en condiciones extremas, eliminan la necesidad de repetir los ensayos. Los datos R&R son los mejores de su clase.

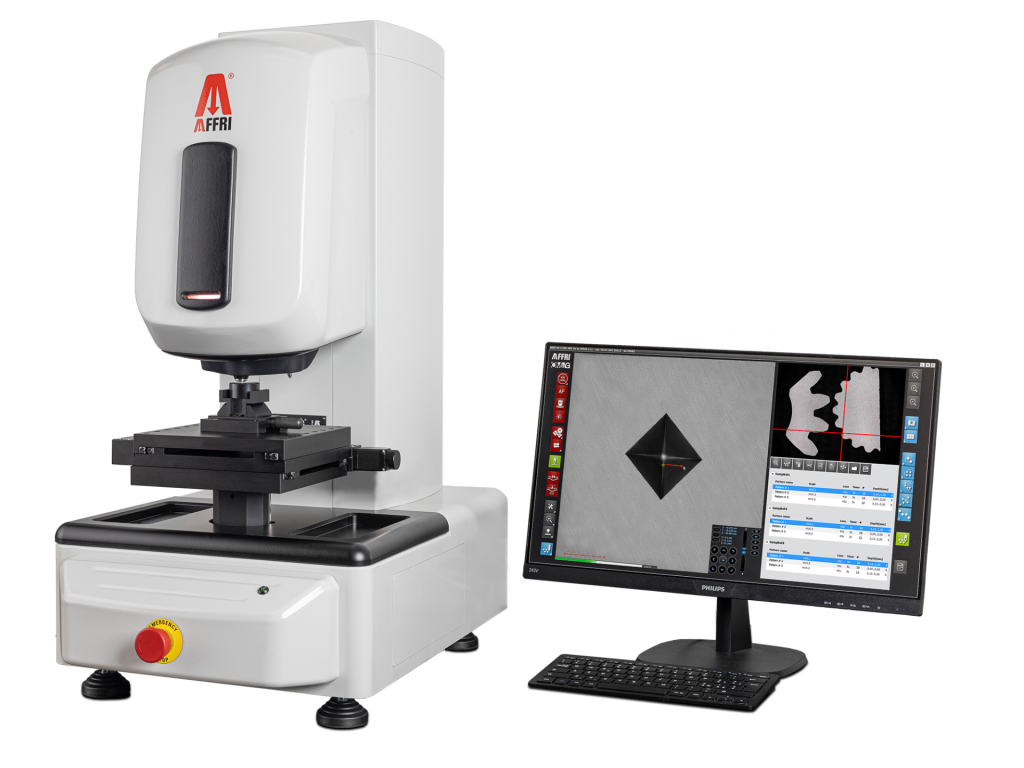

Durómetro Vickers WIKI 90 CNC
Características principales

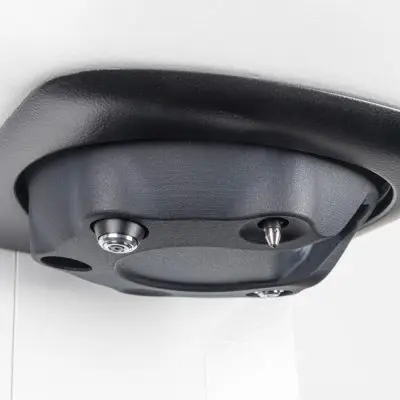

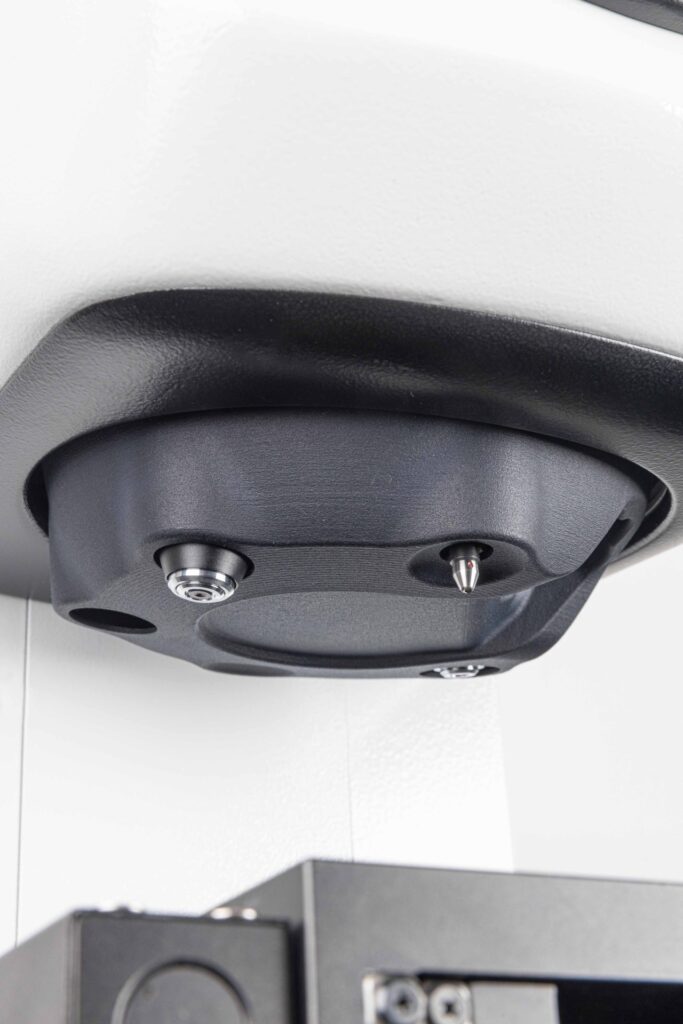

Torreta motorizada
Torreta giratoria horizontal con 4 ranuras para lentes de aumento y 2 para penetradores. Todos los objetivos ópticos pueden preinstalarse y combinarse con penetradores para todas las escalas de dureza Vickers y Knoop.
Sistema anti-colosión
El sistema anticolisión es un sistema de seguridad que bloquea el cabezal y lo envía hacia atrás, en caso de que encuentre un obstáculo inesperado durante el descenso. Esta nueva función asegura la máxima precisión en cualquier condición y la máxima seguridad para los operarios.
Torreta inclinada 7°
Nuestros ingenieros han diseñado una nueva posición para la torreta basándose en los estudios realizados en nuestros laboratorios. Hemos inclinado el cabezal 7° , porque es la inclinación necesaria para que cuando la torreta gire no contacte con nada y pueda girar libremente con seguridad.
Lectura automática
Lectura automática de la indentación a través de la cámara. Mediciones Vickers, Knoop y Brinell con el mismo durómetro. Desde muestras perfectamente pulidas a ásperas y grabadas, el software medirá automáticamente indentaciones en cualquier superficie de la probeta.
Control iluminación
Regulación automática de la luz en muestras oscuras, opacas o pulidas. El durómetro controla y ajusta la luz y el contraste para encontrar la combinación adecuada y medir la huella. Basta con colocar la muestra y pulsar el botón de iluminación para ver el cambio.
Informe de ensayo
Informe de ensayo personalizable con el logotipo y la información de la empresa. Ponga tanta información de la probeta como necesite, incluidas imágenes de huellas y de la zona de ensayo. Examine los resultados, las estadísticas y el diagrama CHD. Los resultados pueden exportarse también como archivo CSV.
Auto-enfoque
Gracias al enfoque controlado por software, la limpieza de imágenes, la corrección de sombras y la fuente de luz regulada, se obtienen resultados reproducibles independientemente del número de huellas medidas. Desde probetas perfectamente pulidas hasta ásperas y grabadas, las capacidad de autodetección de WIKI 90 CNC permite realizar mediciones en una gran variedad de superficies de probetas.
Ciclos automáticos de medición de varias probetas
Crear líneas simples o múltiples o patrones en probetas de cualquier tipo de forma. No es necesario crear el mismo patrón una y otra vez, basta con copiar y pegar el patrón anterior y comenzar el ciclo de medición múltiple. Estudie la profundidad de cementación, la uniformidad de la muestra o la uniformidad por radio.
Ensayo de dureza de sodaduras
Adquiera la imagen panorámica de toda la soldadura e identifique el material base, el material de fusión y la zona afectada por el calor. El software específico dedicado a los ensayos de soldadura permite establecer trayectorias de ensayo definiendo las distancias entre las indentaciones, de los bordes y de los distintos materiales con respecto a la zona afectada por el calor. Pocos minutos para tener resultados.

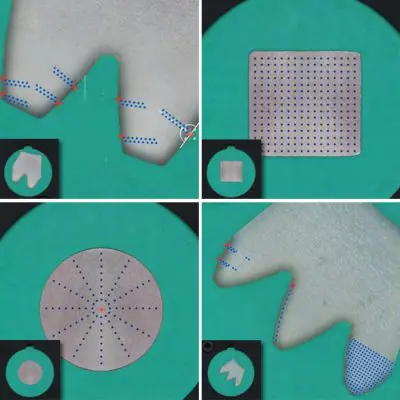

Líneas CHD
Profundidad de cementación
Patrones libres
Cree el perfil que desee
Patrones de superficie
Estudio de uniformidad de probeta
Patrón radial
Estudio de uniformidad radial
Ensayo de soldaduras
Ciclos automáticos
Tenacidad a la fractura
Longitud de la grieta de indentación Vickers
Mediciones dimensionales
Grosor de la capa o longitud de un tramo
Scanner código de barras
Importar información de la probeta o preajustes de la medición
