Durómetro Brinell

Brinell HBW desde 3 a 3000 kgf

LD3000

LD3000

LD3000A

Durómetro Brinell LD3000 para mediciones sencillas

El durómetro Brinell LD3000 es adecuado para ensayos de dureza Brinell HBW en todos los metales, acero, hierro fundido, aluminio y aleaciones conformes a las normas de dureza Brinell ASTM E10, ISO 6506. Fuerzas de ensayo controladas electrónicamente con Closed Loop a 1000 inputs por segundo.

Cargas de ensayo
De 3 a 3000 kgf (De 29,42 a 29421 N) con infinitos escalones de configuración

Brinell HBW ISO 6506 / ASTM E-10
HBW 1/5 – HBW 1/10 – HBW 1/30 – HBW 2.5/6.25 – HBW 2.5/15.625 – HBW 2.5/31.25 – HBW 2.5/62.5 – HBW 2.5/187.5 – HBW 5/25 – HBW 5/31.25 – HBW 5/62.5 – HBW 5/125 – HBW 5/250 – HBW 5/750 – HBW 10/100 – HBW 10/125 – HBW 10/250 – HBW 10/500 – HBW 10/1000 – HBW 10/1500 – HBW 10/3000

¡Las cargas de ensayo se aplican con células de carga controladas en bucle cerrado (Pat. AFFRI) con una precisión del 0,05% en cualquier condición!

Mediciones con un solo botón

Los durómetros Brinell LD3000 son sistemas motorizados con fuerzas de ensayo automáticas de hasta 3000 kgf. Los durómetros Affri alcanzan el más alto nivel de precisión de carga y resolución de medición disponible para ensayos Brinell. Gracias al sistema AFFRI, la medición real de la indentación está garantizada sin ninguna interferencia externa y también en cualquier condición.

¿Cómo funciona el sistema?

Girar la manivela y acercar la pieza a medir hasta que entre en contacto con la campana de sujeción que bloquea la pieza;
Pulsar el botón START y el cabezal de medición se aproxima a la pieza, aplica la carga para realizar la indentación y retrocede hacia arriba.
Tras la medición automática de la indentación, el resultado aparece en la pantalla.

Y eso es todo, todo en sucesión automática sin sobrepasar ninguna fase. El ensayo de dureza es fácil y rápido, lo puede realizar cualquier operario, sin necesidad de formación especial.

Autocontacto de piezas a cualquier distancia

Recorrido de ensayo vertical totalmente motorizado que incluye el contacto automático con la superficie de ensayo con una sola orden de inicio. La activación del ciclo de ensayo es automática, se inicia cuando el cabezal hace contacto con la pieza que es reconocida automáticamente en cualquier posición dentro de la carrera vertical.

Capacidad vertical desde la base hasta el indentador 300mm
(¡ más a petición!)

Capacidad horizontal de la columna al indentador 190mm
(¡ más a petición!)

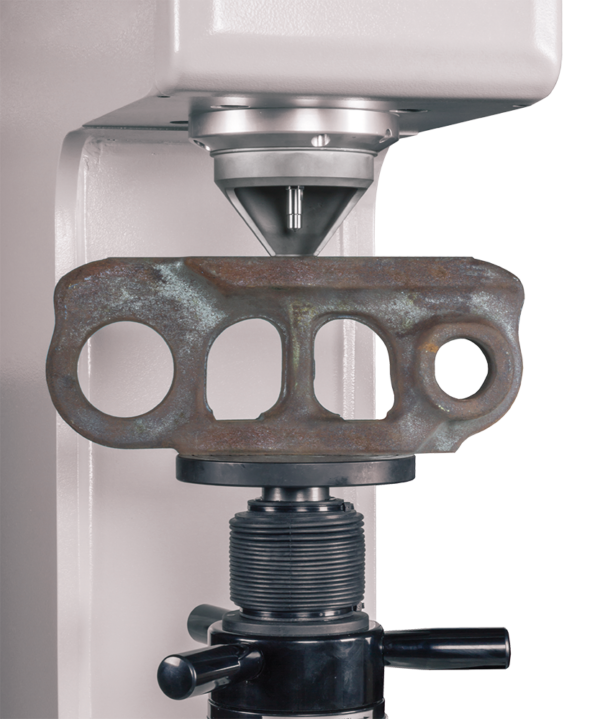

Los durómetros Brinell de la serie LD3000 son sistemas robustos y fiables, diseñados para funcionar incluso en entornos hostiles. De hecho, las piezas pesadas y voluminosas pueden colocarse fácilmente con una carretilla elevadora o un puente grúa.

Auto-compensación de todas las deflexiones

Cuando se ensayan piezas inestables o piezas que se deflectan, el Sistema AFFRI seguirá la pieza sin perder el contacto gracias a su carrera infinita para el indentador y la campana de sujeción.

Las fuerzas de carga se aplican mediante células de carga y se controlan en «bucle cerrado» con una frecuencia de 1 khz, lo que garantiza una linealidad perfecta en todos los rangos. Los resultados no se ven afectados por ninguna deflexión estructural, desalineación o vibración. Las mediciones precisas en el primer ensayo, incluso en condiciones extremas, eliminan la necesidad de repetir los ensayos. Los datos R&R son los mejores de su clase.

El sofware Brinell

Listo para la INDUSTRIA 4.0

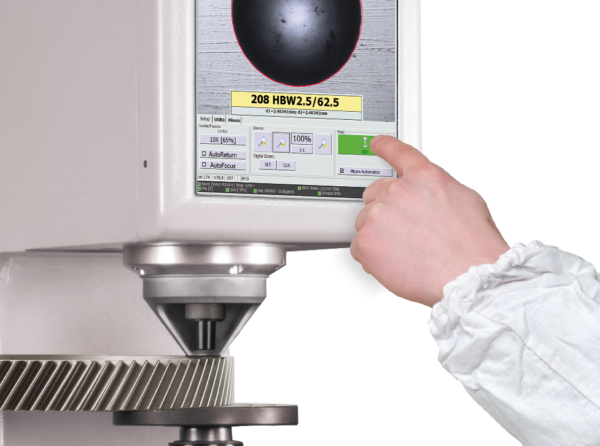

¡Todo bajo control! El software preinstalado controla todo el instrumento durante el ciclo completo de ensayo de dureza.

Pantalla táctil 10/12″.
Software de fácil manejo diseñado por AFFRI
Resultados resaltados por colores (bajo/ok/alto)
Estadísticas y gráficos en vivo
Programas de ajustes de ensayos
Archivos de resultados
Exportación de resultados a: PDF, TXT, CSV, DOD, XLS y más
Introducción de datos mediante lectura de códigos de barras
Salidas mediante RS232, USB y Ethernet
Intercambio de datos con el sistema de gestión MES
Importación remota de ajustes de medición
Integrable en red

Durómetro Brinell LD3000

Características principales

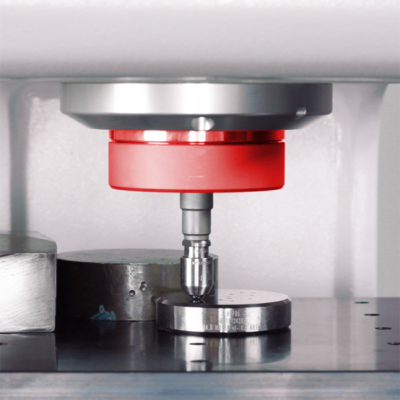

Carrera motorizada

Mediciones de dureza fáciles y rápidas en piezas de diferentes grosores sin actuar sobre el cabezal del durómetro ni el tornillo elevador. Pero, ¿qué ocurre después de pulsar el botón de inicio? Tras pulsarlo, el penetrador se desplaza hacia abajo hasta hacer contacto con la pieza y el ensayo se inicia automáticamente.

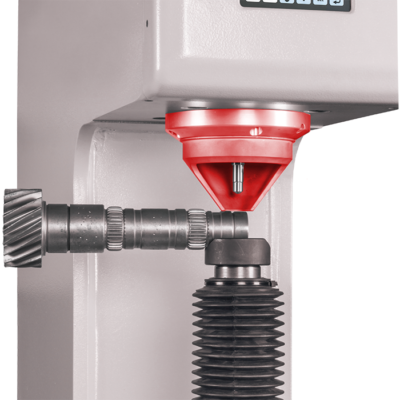

Sistema de sujeción

Siempre se mantiene un contacto seguro con la pieza de ensayo, incluso en el improbable caso de que ésta se mueva durante el ciclo de ensayo. El sistema de sujeción asegura la estabilidad completa de cualquier pieza de ensayo durante todo el ciclo de ensayo, incluso si está engrasada, oxidada o sucia.

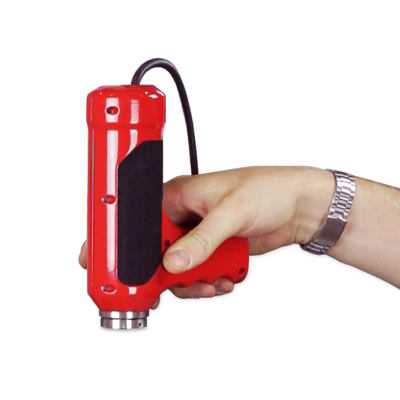

Microscopio electrónico

La sonda de medición es un sistema ligero y manejable que puede trabajar en cualquier dirección. De hecho, el microscopio utiliza una cámara de alta definición para la lectura automática del diámetro de indentación. También está equipado con una potente fuente de luz LED de larga duración.

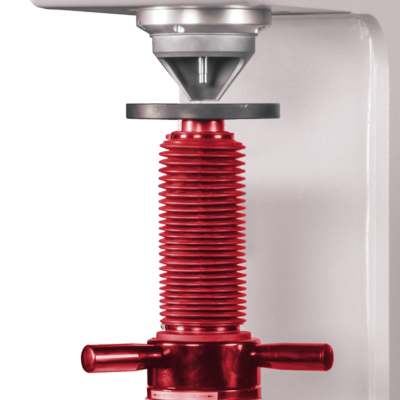

Mesa de trabajo

Husillo cromado de movimiento vertical capaz de soportar masas de hasta 1000 kg (más 3000 kg de fuerza de ensayo). Mediciones de dureza estables en piezas voluminosas o irregulares. Es posible instalar diferentes tipos de yunques portapiezas: desde grandes mesas planas hasta yunques en forma de V o soluciones especiales para probetas irregulares.

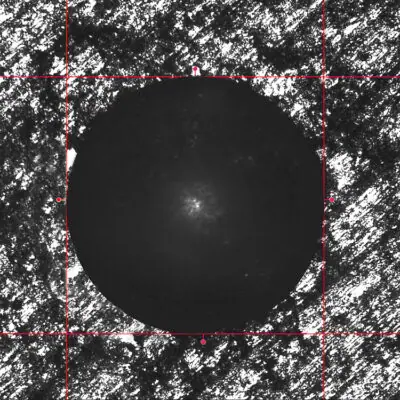

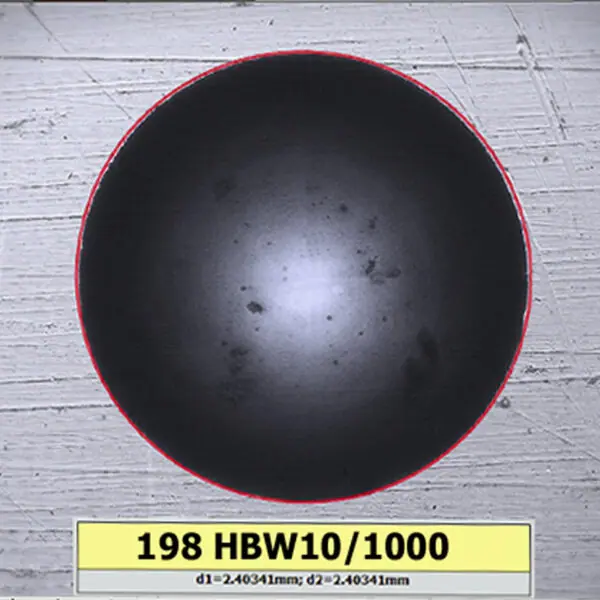

Lectura automática sin pulir

Desde superficies perfectamente pulidas hasta superficies ásperas y grabadas, el software mide automáticamente las huellas en cualquier superficie de la pieza. Regulación automática de la luz en superficies oscuras, opacas o pulidas. El software controla y ajusta la luz y el contraste para encontrar la combinación adecuada y medir la huella.

Soporte en remoto

Los durómetros Brinell LD3000 pueden conectarse remotamente con los ingenieros de AFFRI a través de Internet desde cualquier parte del mundo, para permitir a nuestros expertos diagnosticar cualquier posible problema técnico y resolverlo lo más rápidamente posible. Por cierto, Affri proporciona formación adicional al operador y actualiza el software.

Accesorios

Indentadores

ASTM – ISO

Patrones de dureza

ASTM – ISO

Yunques

Estándar y a medida

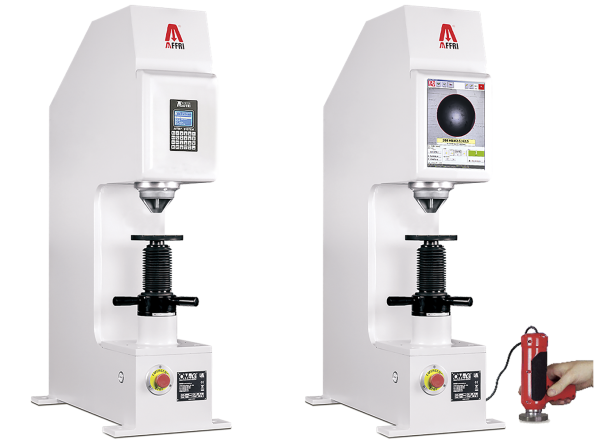

Los modelos

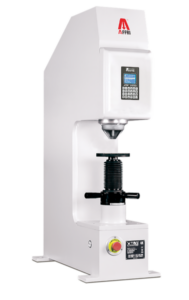

LD3000

Durómetro Brinell semiautomático. La lectura de la indentación se realiza a través de un microscopio estándar o a través de un microscopio electrónico opcional con medición automática.

LD3000A

Durómetro Brinell automático con display LCD integrado y sonda portátil. HBW Brinell real conforme a ASTM E10 e ISO 6506.
